| matveevich | Среда, 13-Ноя-2013, 00:20 Сообщение № 46 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

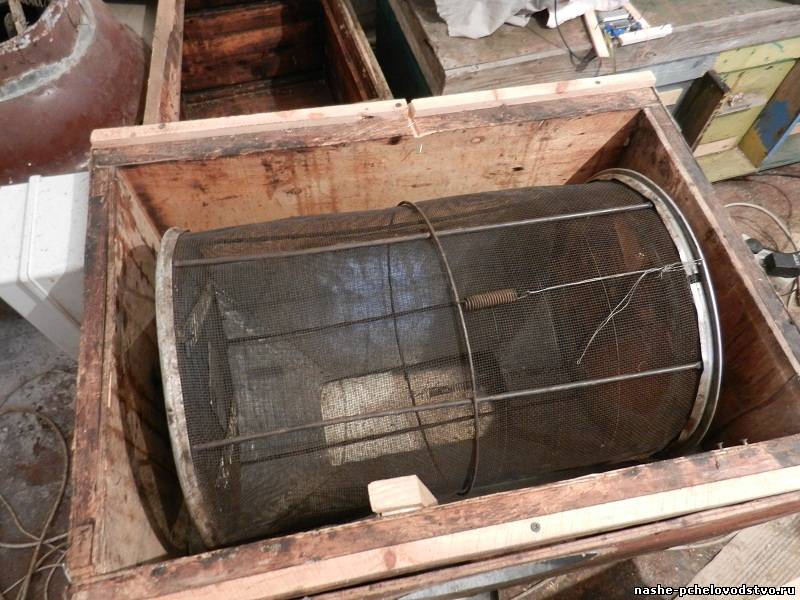

| Верхняя часть термокамеры снята, видна установленная в камере кассета.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 00:23 Сообщение № 47 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| На этом снимке видно, что кассета вынута из корпуса и видна конусообразная воронка по которой скатывался клещ на противень, а по противню наружу в емкость для сбора клеща.
matveevich
Сообщение отредактировал matveevich - Среда, 13-Ноя-2013, 00:24 |
|
| |
| matveevich | Среда, 13-Ноя-2013, 00:33 Сообщение № 48 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

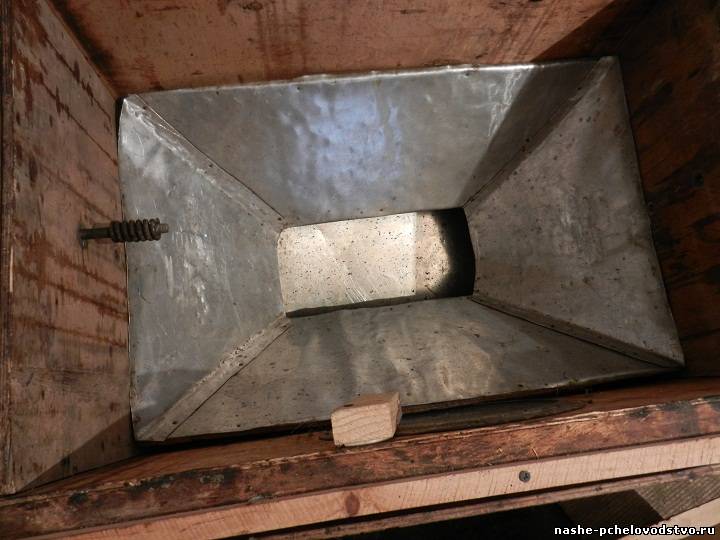

| С левой стороны виден болт о котором говорилось выше с одетой на него пружиной в качестве ограничительной втулки.

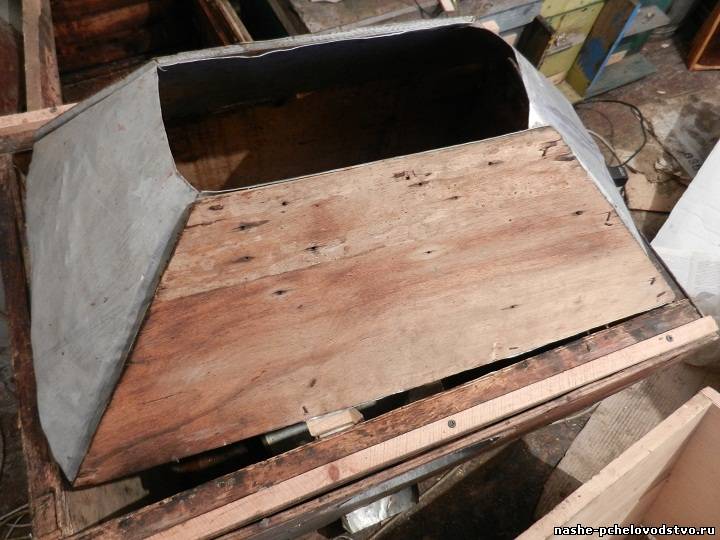

А здесь конус перевёрнут как говорится вверх ногами для того, чтобы было более понятно как он был собран.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 00:37 Сообщение № 49 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

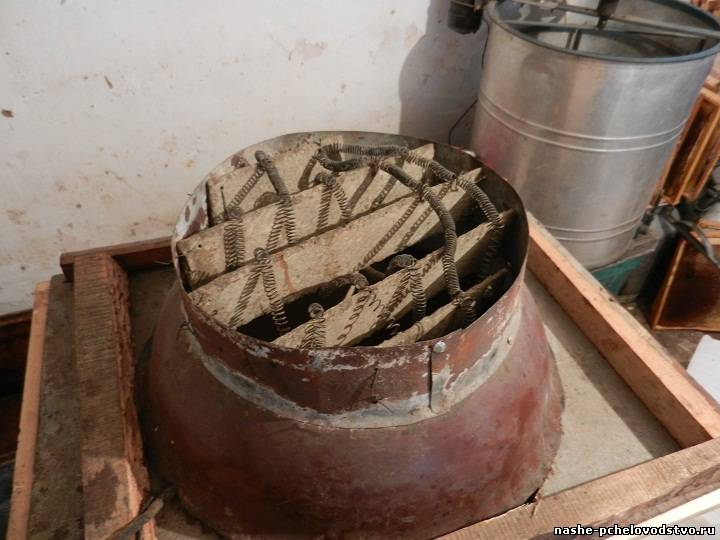

| А вот так был изготовлен приметивнейший нагреватель, представляющий из себя старую эмалированную чашку с удалённым дном и вставленными кусками плоского шифера на котором была закреплена нихромовая спираль мощностью 3,3 кВт.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 00:42 Сообщение № 50 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Хочу довбавить, что проверка режимов по температуре в разных точках термокамеры не проводилась.

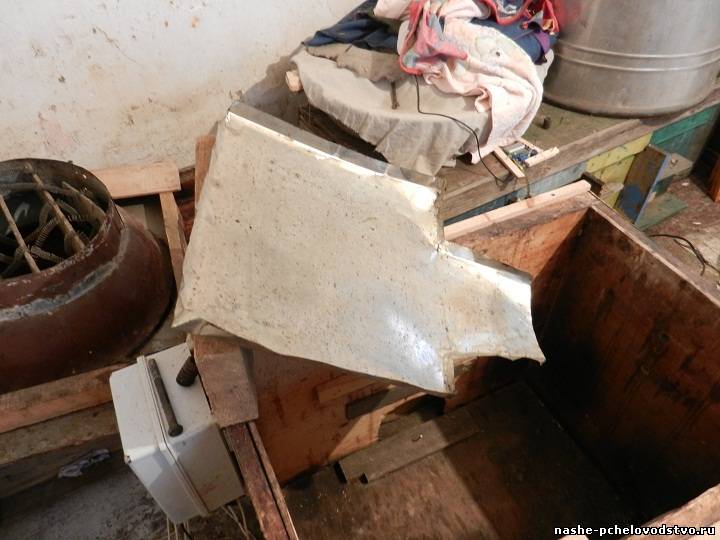

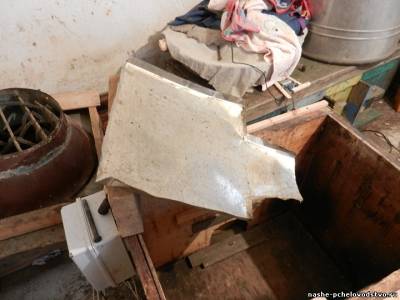

Здесь виден сам противень, по которому клещ скатывался наружу. Противень был изготовлен из консервной жести, и был довольно гладким.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 00:44 Сообщение № 51 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

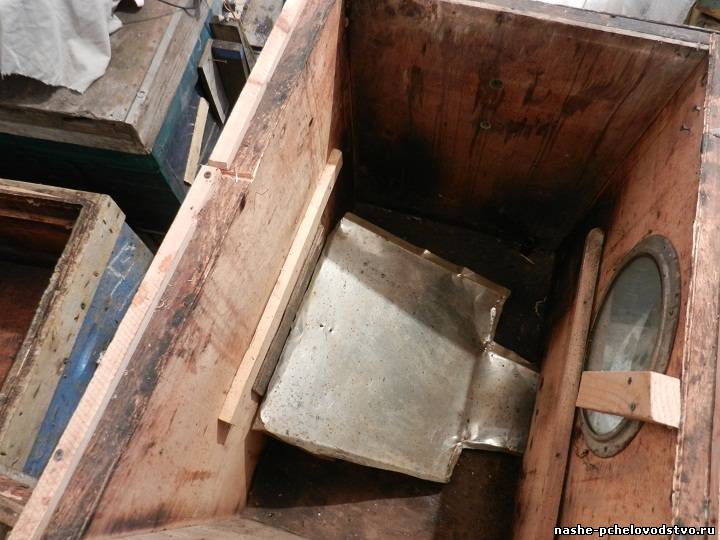

| А здесь видно как этот противень установлен в самой термокамере.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 01:02 Сообщение № 52 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Выше противня видна закреплённая планка, на которую опирался конус, для направления скатывания клеща, наверное более правильно было бы сказать, для того, чтобы клещ не падал мимо противня.
Так как снимки делались в 2012 году и на этот момент у меня уже двигатель вращения вентилятора пришёл в негодность, то пришлось как выход из положения применить электродрель. Что вообщем оказалось довольно удачным решением, не считая, конечно громоздкости.

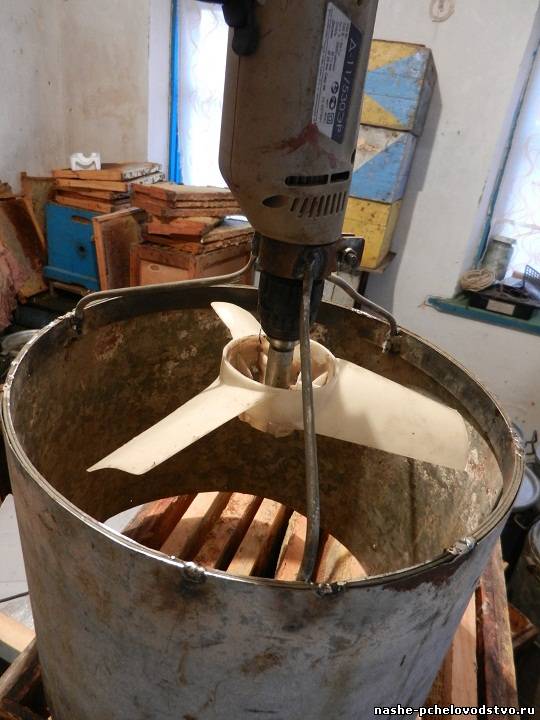

На этом снимке виден направляющий поток воздуха дифузор, внутри которого, через соединительный валик в патроне дрели установлена лопасть от бытового вентилятора. Добавлено (13-Ноя-2013, 01:02)
---------------------------------------------
Ну вот пожалуй и всё по старой термокамере. Добавлю только, что кассеты применялись купленные когда то на пчелопункте. В следующий раз немного опишу переделанную термокамеру моего товарища, из которой я позаимствовал некоторые элементы.
matveevich
|
|
| |
| medoed | Среда, 13-Ноя-2013, 20:22 Сообщение № 53 |
Виктор Дмитриев
Область: Пензенская
Район:
Мокшанский
Сообщений: 463
Offline
|
Мне понравилось, что у Вас камера свободная и широкий барабан. При этом осыпающийся клещ меньше попадает на других пчел. А так все гениально и просто. Как основа для ознакомления с работой термокамеры, изложенный материал заслуживает уважения.
Но у меня есть замечания:
1.Мощность нагревателя 3,3 кВт явно завышена, при хорошей термоизоляции хватило бы 300-500 Вт с избытком.
2. Нагреваемый воздух берется холодный с "улицы" и гонится вентилятором "против шерсти" в камеру.
Можно было поставить малогабаритный тепловентилятор внутри камеры и греть уже нагретый воздух. Главное поддерживать необходимую температуру равномерно по всему объёму камеры без перепадов.
3. Вентилятор из дрели - на худой конец. Визгу от неё много.
4. Нагреватель мне кажется лучше располагать внизу. Равномерный нагрев камеры за счет конвенции.
5. При нижнем расположении можно использовать "молчаливые" нагреватели: воздушные ТЭНы, масляные панели, синие лампочки 4-6 шт*60-100 Вт.
6. Применение в качестве изолятора шифера в сочетании с нагревом и вентилятором вредно для здоровья!
Добавлено (13-Ноя-2013, 20:22)
---------------------------------------------
Виктор Матвеевич, лично я считаю термообработку самым эффективным и экологичным способом борьбы с клещем для небольших пасек. Ибо химическая обработка требует особой точности дозировки и подбора реактивов и не особо полезна для пчел и продуктов которые мы у них кушаем. А пребывание в камере с температурой 47 гр. для пчел не страшное ипытание, мы ведь в сауне порой до 120 гр. температуру поднимаем и получаем оздоровительный эффект.
Жду следующую версию Вашей темокамеры!
И еще добавлю конус-воронку-протвень можно заменить листом кальки или светлой рулонной бумаги подходящих размеров. Одноразовый протвень! Чем собственно можно удешевить термокамеру.
Предложение админам: собрать фото и речевку matveevich и оформть одной стаьё как букварь по термообработке.
medoed, попозже сделаю, сейчас интернет не надежно работает, как бы не напортачить... Адм.
Потомственный медоед
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:35 Сообщение № 54 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

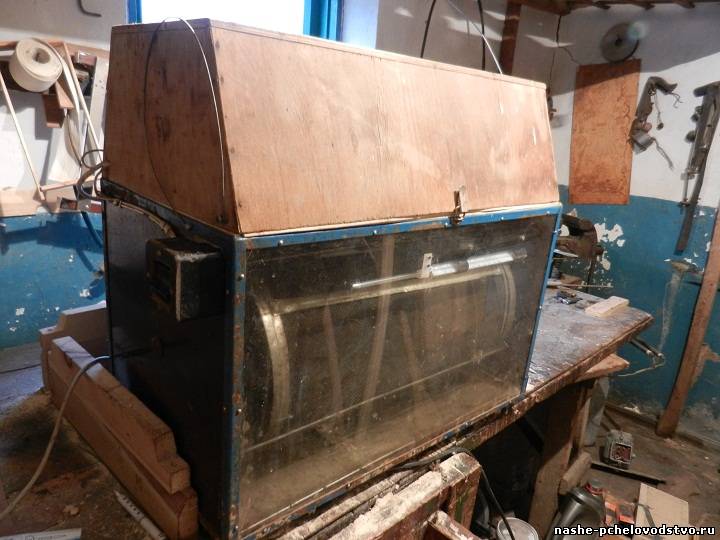

| Доброго здоровья всем! Теперь хочу показать как и обещал немного усовершенствованную термокамеру "Нектар-2", которая принадлежит моему товарищу.
Она представляет собой каркас сваренный из уголка и обшитый гетинаксом, с открывающейся крышкой.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:39 Сообщение № 55 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

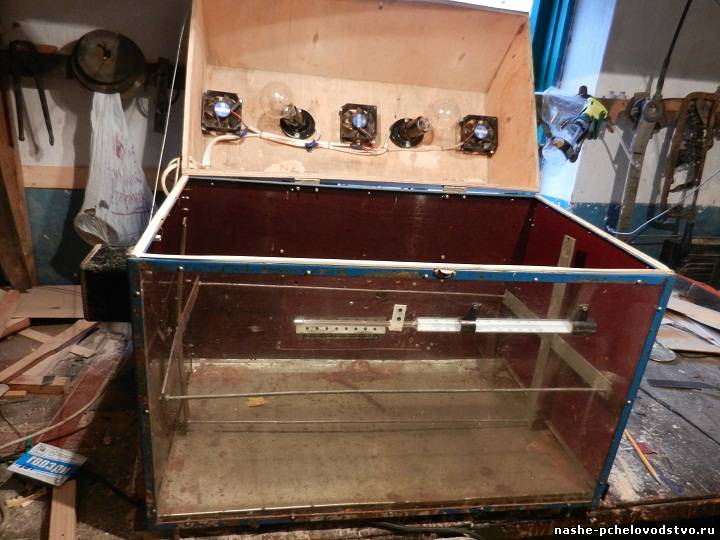

| На следующем снимке термокамера открыта и без кассеты
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:41 Сообщение № 56 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

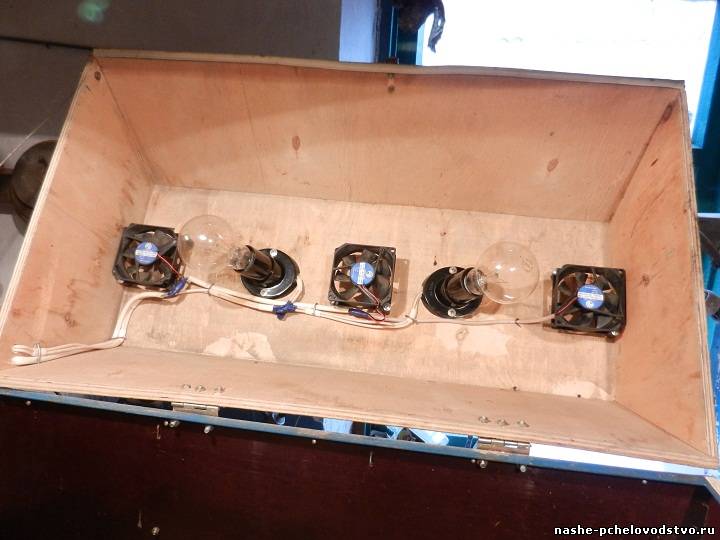

| Вид на крышку изнутри
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:45 Сообщение № 57 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

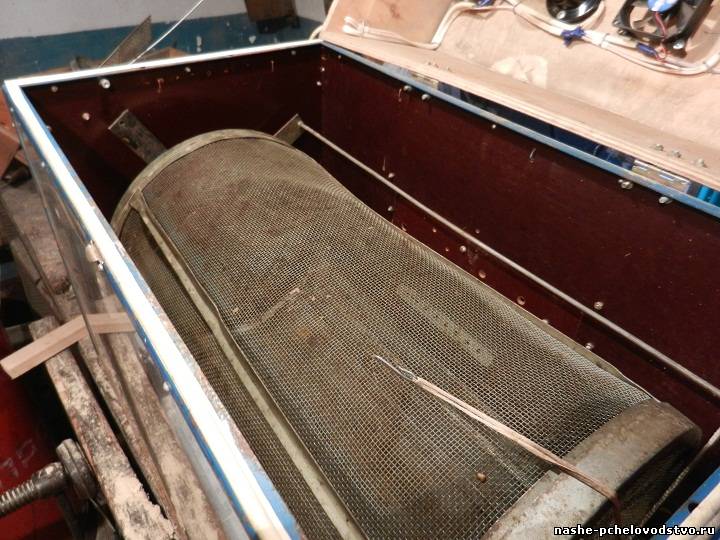

| Кассета внутри термокамеры (корзина не заперта)
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:48 Сообщение № 58 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

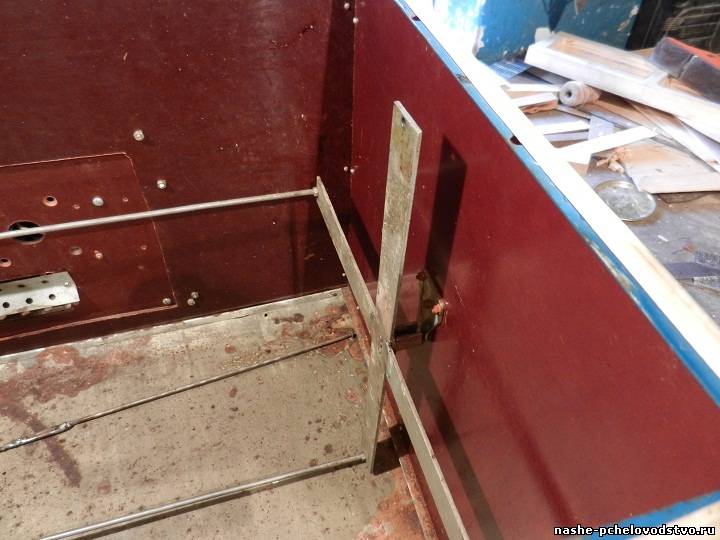

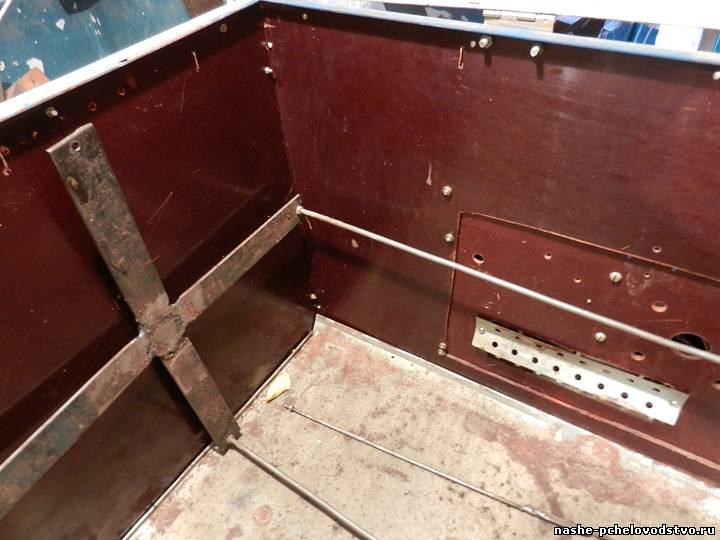

| Кассета вынута и видна "корзина" куда и вставляется кассета
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:50 Сообщение № 59 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Это был вид слева. Теперь тоже но справа.
matveevich
|
|
| |
| matveevich | Среда, 13-Ноя-2013, 21:51 Сообщение № 60 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

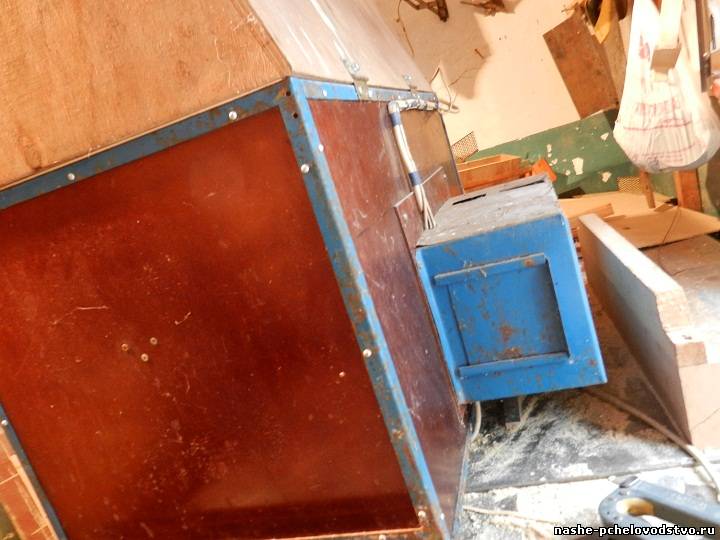

| Термокамера закрыта, вид сзади.
matveevich
|
|
| |
