Термообработка
|
|
matveevich | Пятница, 13-Дек-2013, 21:55 Сообщение № 151 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

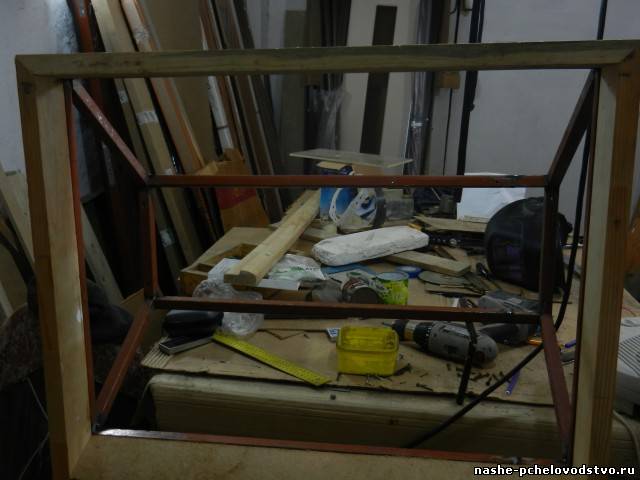

| И ещё вид слева, здесь хорошо видны корпуса подшипников вместе с ними.
matveevich
|
|
| |
matveevich | Пятница, 13-Дек-2013, 22:27 Сообщение № 152 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

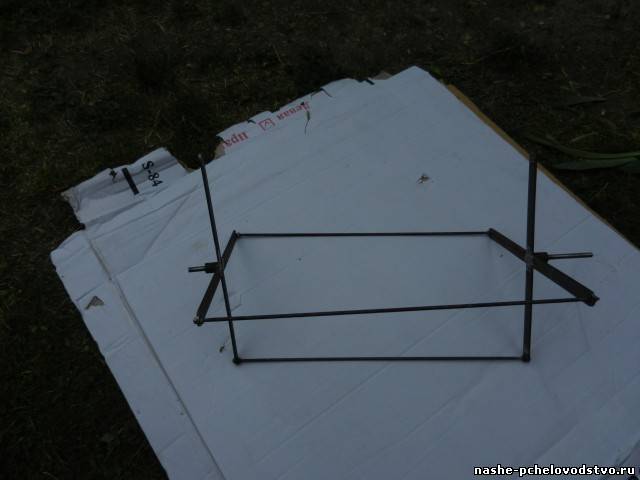

| А вот это корзина без одной шпильки. Она так и устанавливается как сфотографирована, то есть более длинная ось справа. За неё будет осуществляться вращение кассеты. Крестовины сварены из стальной полосы 25*4 мм. На концах крестовин просверлены отверстия диаметром 6,2-6,3 мм. для установки стальных шпилек диаметром 6 мм. На концах шпилек нарезана резьба м 6 так, чтобы можно было навернуть по две гайки (чтобы законтрогаить). Длина плеч крестовин зависит от диаметра кассеты. Кассета должна свободно помещаться в корзину с небольшим зазором в 5-6 мм. Зазор необходим не только для свободной установки кассеты, он позволят кроме того производить небольшую встряску. Лучше если эта встряска будет производиться один раз за один оборот. Сначала кассета устанавливалась с большим зазором в 40 мм., как в термокамере "Нектар", но это оказалось не практично, и даже на мой взгляд вредно, так как после такой встряски пчёлы скатывались в нижней части в несколько слоёв, и обработка их затруднялась. Обратите внимание, если Ваши кассеты будут изготовлены как у меня, (они заводские) то та сторона, которая с крышкой получается с большим диаметром, за счёт выступающих частей, и там расстояние между шпильками должно быть больше, а условия сверления отверстий остаются прежние.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 20:39 Сообщение № 153 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

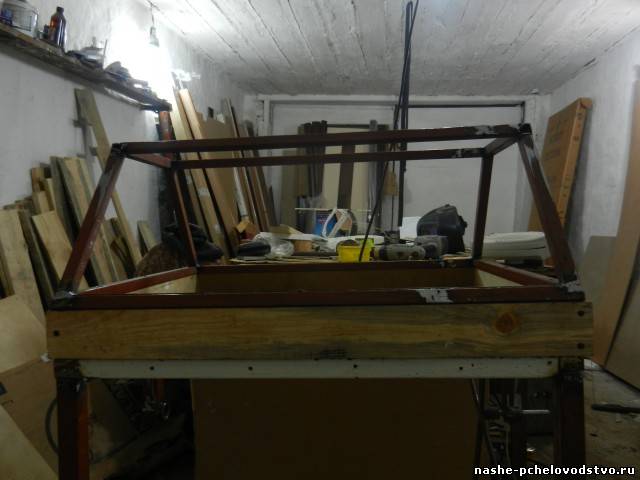

| На этом фото видно как установлена пирамидка, она крепится шурупами к деревянной объвязке.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 20:42 Сообщение № 154 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

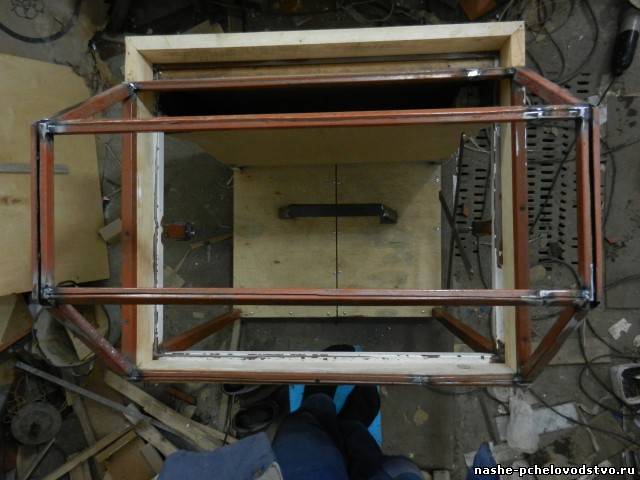

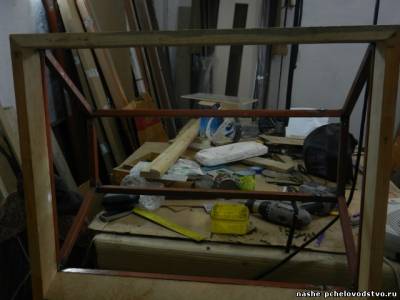

| Это был вид спереди. А сейчас покажу вид сверху.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 20:51 Сообщение № 155 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

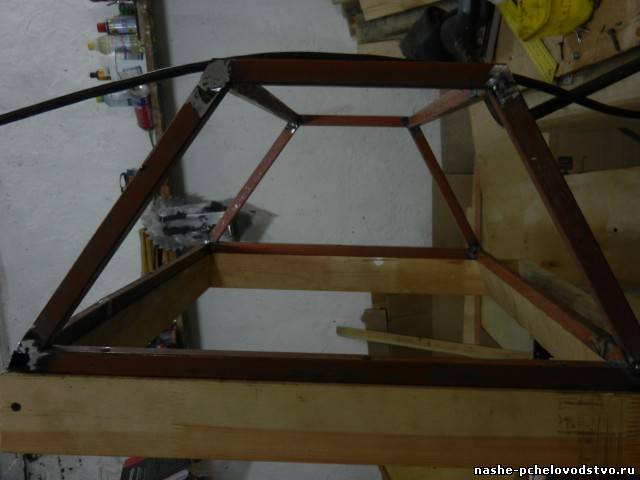

| Вся пирамидка сварена из квадратной трубы 20*20 мм. Продольные трубы разрезаны вдоль, и наружная сторона пригнута внутрь, таким образом получается наклон, совпадающий с гранью пирамидки, это необходимо для того, чтобы можно было обшить фанерой без щелей. Вырезы, которые видны на верхних поперечных трубах не нужны, просто у меня был такой материал. А теперь как мы видим эту же пирамидку, но в поднятом состоянии, то есть снизу.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 20:52 Сообщение № 156 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Покажу вид справа.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 20:53 Сообщение № 157 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Вид слева.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 22:12 Сообщение № 158 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| На этом фото видим начальный процесс выполнения электропроводки, а также видна внутренняя фанерная стеночка тепловоздуховода, кторая расположена сзади пирамидки во всю её длину. Это вид сзади.
matveevich
|
|
| |
matveevich | Суббота, 14-Дек-2013, 22:28 Сообщение № 159 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

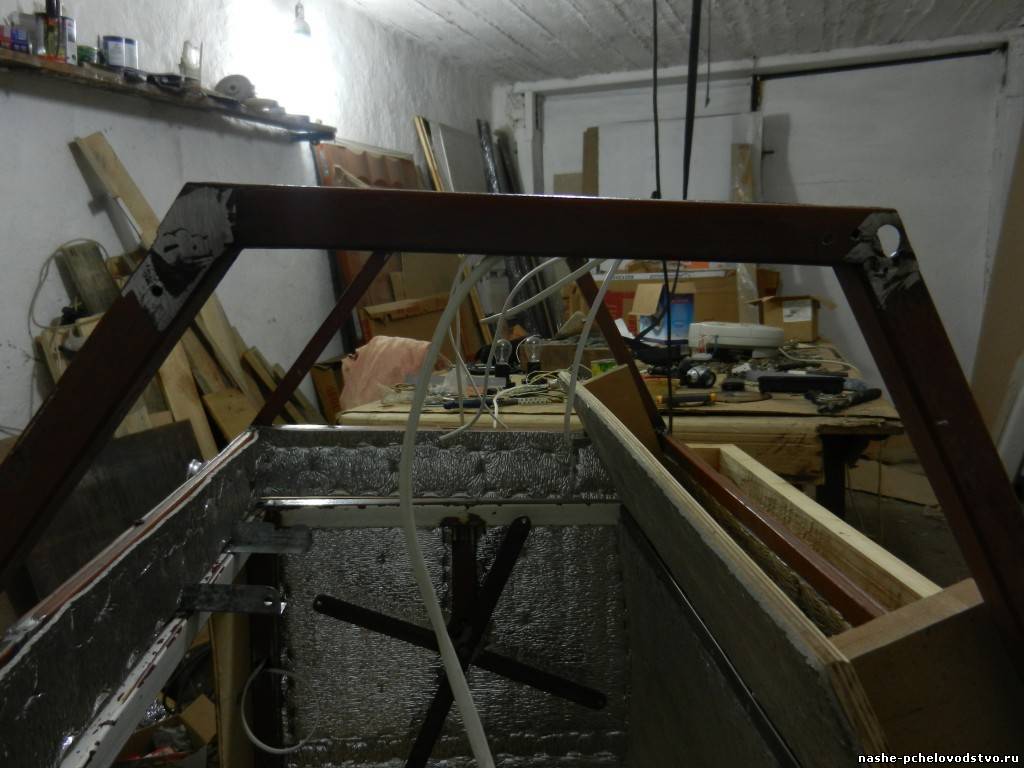

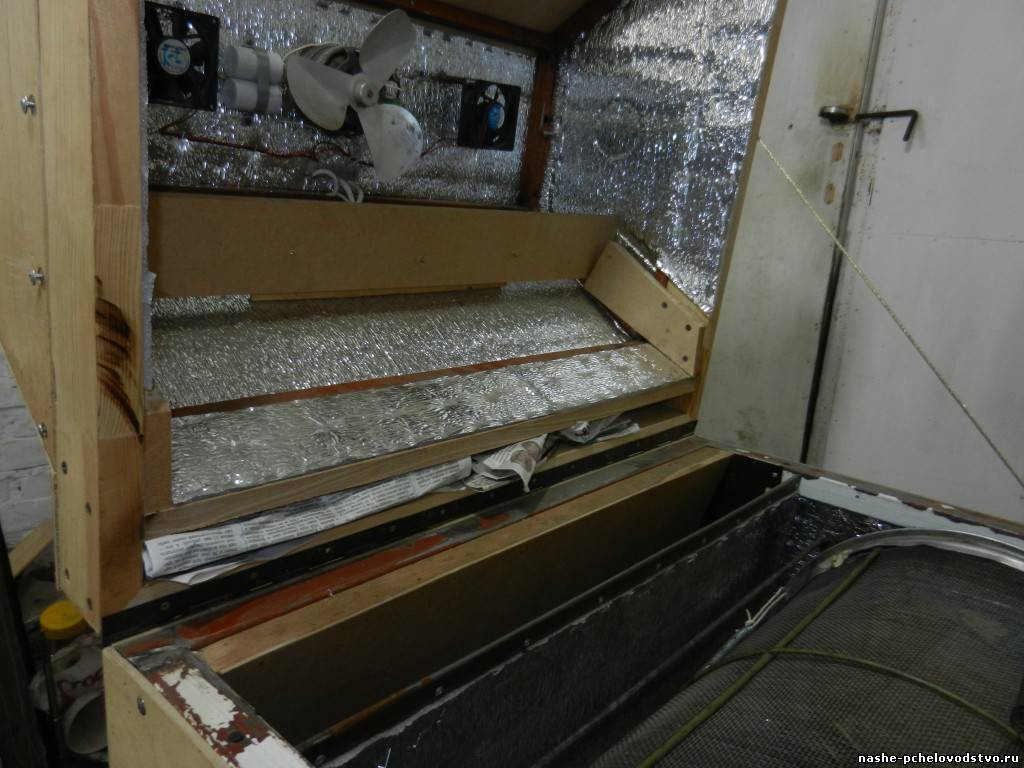

| Вот здесь хорошо видна фанерная перегородка, о которой я только что говорил. Она соприкасается с внутренней стенкой тепловоздуховода, расположенного в нижней части термокамеры. Эта стенка изготовлена из ДВП толщиной 4 мм., и окантована вверху для жёсткости металлом толщиной 0,5 мм.
matveevich
|
|
| |
Крымчак | Вторник, 17-Дек-2013, 00:55 Сообщение № 160 |
Глухов Виктор
Область: Крым
Район:
Красногвардейский
Сообщений: 20
Offline
| matveevich, внимательно прочитал всю тему. Очень много полезного и важного подчерпнул. То, что термообработку семей нужно делать это не подлежит сомнению. Особенно, когда начинаешь сомневаться в химпрепаратах. Аппарат который делаешь слишком серьёзен и энергозатратен. Чувствуется, что человек ты грамотный, настойчивый, последовательный в своих идеях и твоя термокамера будет работать. Просто я присутствовал на мастерклассе термообработки у пчеловода, который давно и успешно обрабатывает пчёл без химии. Термокамера у него вообще без вентилятора. Пассивные нагреватели с конвективным обменом. Пчёл он ни разу не запаривал, но думаю, что тут ещё играет роль и его опыт пчеловода. Вентиляторы нужны и благодаря твоим постам и своего опыта инкубаторщика ( делал инкубаторы на 1000-1600 яиц)у меня появились идеи переделать инкубатор в термокамеру.
|
|
| |
matveevich | Вторник, 17-Дек-2013, 22:47 Сообщение № 161 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

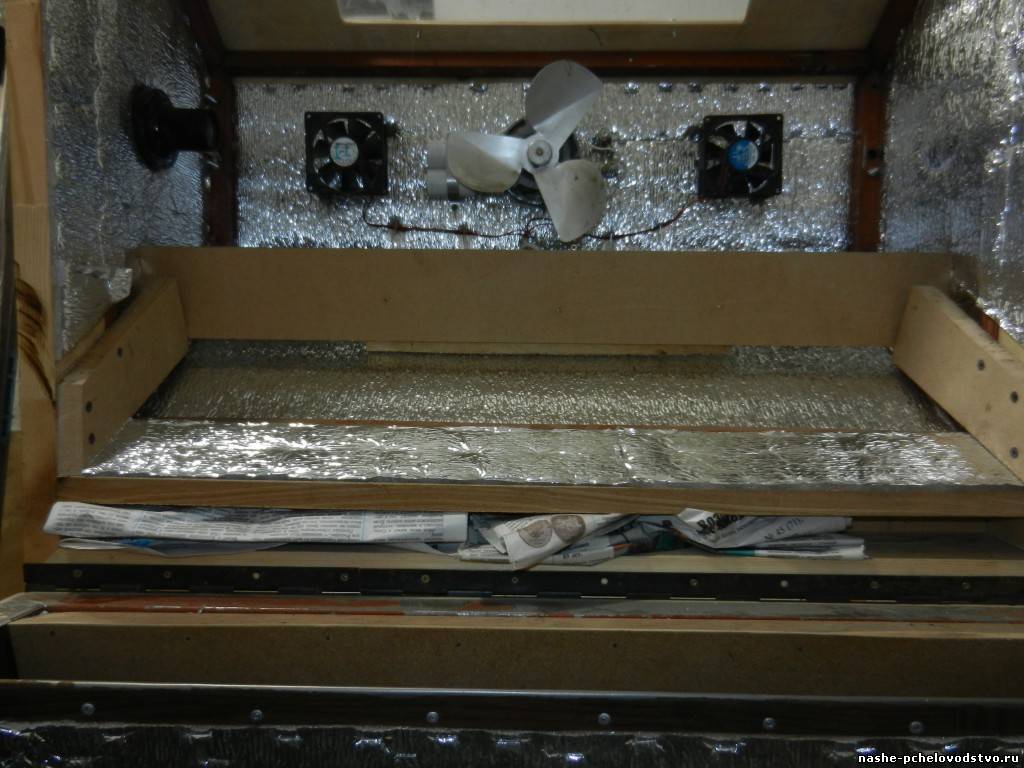

| Доброго здоровья всем! Немного допустил я оплошность. Надо было дать сначала схематичное изображение термокамеры, а потом начать показывать фото и комментировать их. Понял это когда испытал затруднение с объяснением, как изготовлен тепловоздухопровод. Сделал дополнительно несколько снимков. Сверхсложного в самой термокамере ничего нет. Но сбивает с толку пустое пространство, образующееся при повороте тепловоздухопровода, я забил его (частично) для наглядности газетой, чтобы выделить его, и как-то показать. На предыдущем снимке если перенести взгляд с фанерной перегородки (надо было бы назвать её пластиной или продолжением тепловоздуховода, но в верхней части, то есть в пирамидке, давайте дальше так и будем её называть) вправо и вниз, то видна пластина покрытая пенофолом, это тоже продолжение тепловоздуховода, только той его части, которая находится дальше от оператора и выполнена она из ДВП толщиной 18 мм и полностью расположена в поднимающейся деревянной обвязке выполненной из доски толщиной 25 мм. Высота обвязки 70 мм. Чуть выше виден коробчатый профиль, это задняя часть основания пирамидки, и он как раз прикручивается шурупами к пластине из ДВП. Если перевести взгляд ещё правее, то видна эта самая полость, которая мешает понять всю картину. Полость образовалась, в результате вставки вышеказанной пластины из ДВП толщиной 18 мм., и смещения тепловоздухопровода, для его плавного поворота, в результате чего изменяется направление воздушного потока. За полостью видна часть обвязки (не покрытая ничем), ввиду искажения она кажется немного ниже, всего основания, но это просто обман зрения. Сейчас покажу другой снимок, где эта самая пустота частично забита газетой. На этом снимке я специально снял фанерную пластину, о которой говорил выше, чтобы лучше было видно пластину из ДВП.
matveevich
|
|
| |
Крымчак | Вторник, 17-Дек-2013, 23:53 Сообщение № 162 |
Глухов Виктор
Область: Крым
Район:
Красногвардейский
Сообщений: 20
Offline
| Цитата matveevich ( ) Надо было дать сначала схематичное изображение термокамеры, а потом начать показывать фото и комментировать их. Понял это когда испытал затруднение с объяснением, как изготовлен тепловоздухопровод. Очень интересно было бы схему увидеть, тогда любой ракурс вашего фото был бы понятен. И понять где стоит нагреватели относительно вентиляторов. А вентиляторы не такие уж большие как я думал первоначально...
|
|
| |
matveevich | Вторник, 17-Дек-2013, 23:54 Сообщение № 163 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| На предыдущем снимке также видны боковые деревянные пластины (дальше в деталировках я дам их размеры и конфигурацию), к которым крепится выше рассмотренная фанерная пластина, (продолжение тепловоздухопровода расположженное в пирамидке). А также видна ещё поперечная пластина из фанеры толщиной 10 мм., которая прижимается к коробчатому профилю изнутри пирамидки, то есть к боковым её граням и крепится шурупами к боковым деревянным пластинам. Она сужает сечение тепловоздухопровода, и таким образом, образуется щель во всю длину шириной 20 мм., за счёт чего резко изменяется направление воздушного потока. Полученная щель дополнительно перекрывается регулировочной пластиной (при выравнивании температуры в термокамере), у меня получилась длина пластины 340 мм., у желающих изготовить подобную термокамеру, возможно будут несколько другие размеры, главное понимать, как их подобрать. О выборе размеров и места закрепления пластины расскажу позже, после схематического изображения термокамеры. Если теперь опустить верхнюю часть до рабочего положения, то пластина из ДВП опустится на деревянную вставку шириной 35 мм., занимающую всю длину камеры, и примыкающую вплотную к верхней коробчатой трубе каркаса нижней части термокамеры. Сейчас дам снимок в другом ракурсе, думаю, что должно быть понятно.
matveevich
|
|
| |
matveevich | Среда, 18-Дек-2013, 00:30 Сообщение № 164 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

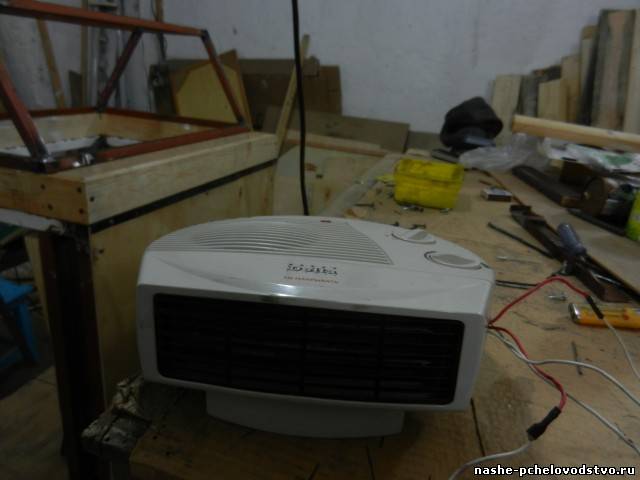

| Цитата Крымчак ( ) Очень интересно было бы схему увидеть, тогда любой ракурс вашего фото был бы понятен. Виктор, я дам схему, но теперь придётся закончить то, что начал. Цитата Крымчак ( ) И понять где стоит нагреватели относительно вентиляторов. А вентиляторы не такие уж большие как я думал первоначально... Нагреватели стоят в самом низу под полом, они в заводском изготовлении совместно с встроенным штатным вентилятором. Просьба наберитесь терпения, после того, как я закончу показывать снимки вместе с комментариями и схематическим изображением многие вопросы отпадут сами собой. Но, раз Вы так торопитесь, то покажу электротепловентилятор, всё равно его надо будет показывать. Но учтите, что для того, чтобы он работал как нам надо, придётся его вскрыть и изменить его электросхему, то есть подвязать его к автоматике. Я дам фото открытого электортепловентилятора, и все изменения в его электрической схеме. Ещё раз прошу потерпите. И ещё, заодно отвечу на Ваше предыдущее сообщение.Цитата Крымчак ( ) Термокамера у него вообще без вентилятора. Пассивные нагреватели с конвективным обменом. Очень сомневаюсь, в правильности такого решения, уж очень трудно таким образом выдержать температурный градиент. Быстрее всего невозможно, если поставить термометры и произвести замеры в разных точках, то, всё сразу станет ясно. Я буду говорить об этом. А Вы можете посмотреть фото и краткое пояснение в моём последнем сообщении в форуме "На точку". Вот так выглядит тепловентилятор если смотреть на него спереди.
matveevich
|
|
| |
matveevich | Среда, 18-Дек-2013, 00:33 Сообщение № 165 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

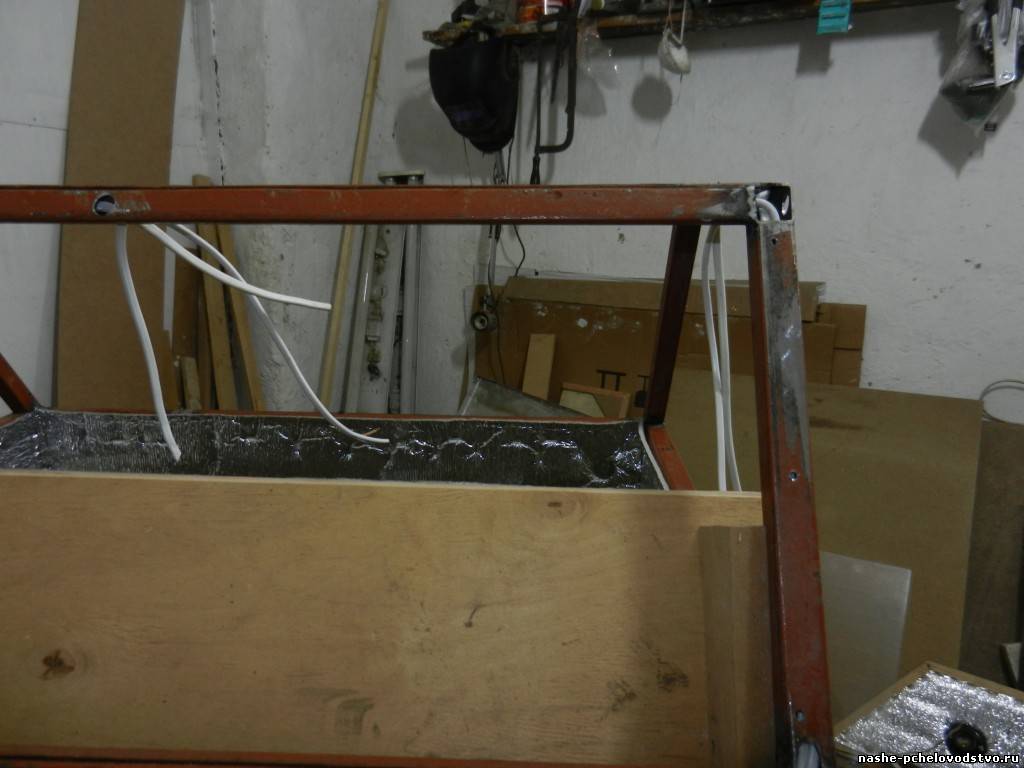

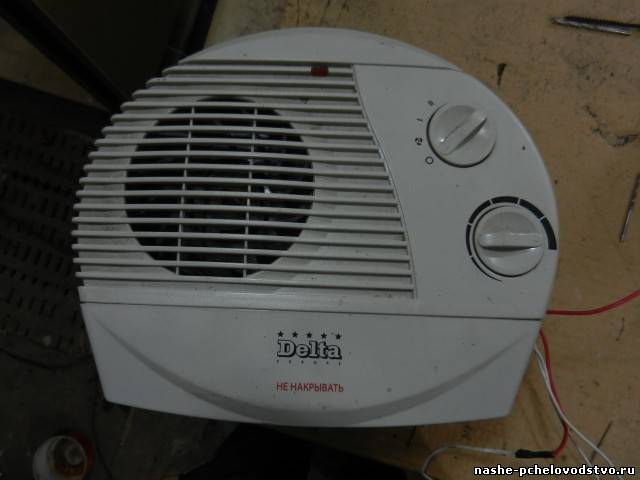

| На снимке видны провода, которые будут выведены наружу, но ещё не хватает двух, но об этом позже. Сейчас дам снимок тепловентилятора сверху.
matveevich
|
|
| |
|
