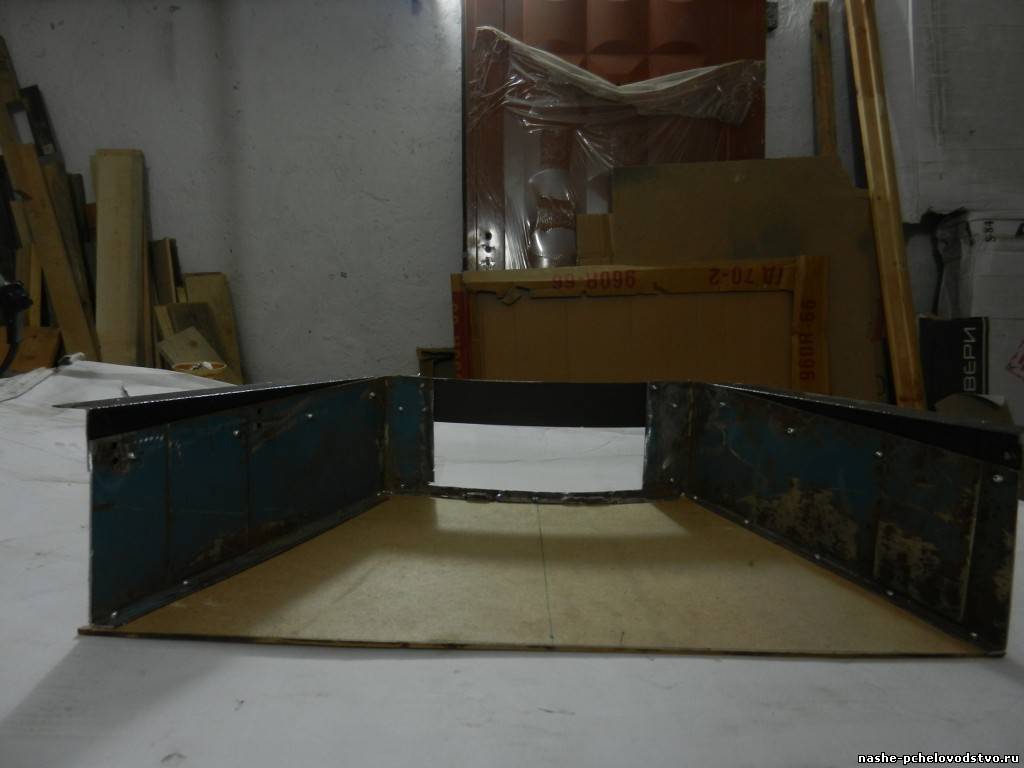

| Покажу пол ложный, то есть тот, который опирается на боковые планки и расположен, чуть ниже щели для поддона.
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 21:37 Сообщение № 182 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

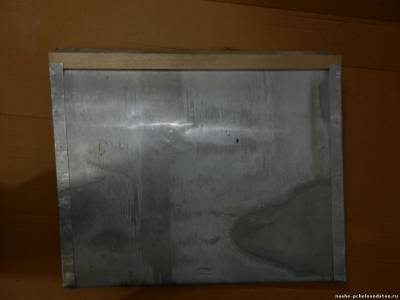

| Теперь поддон отдельно от термокамеры
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 21:41 Сообщение № 183 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

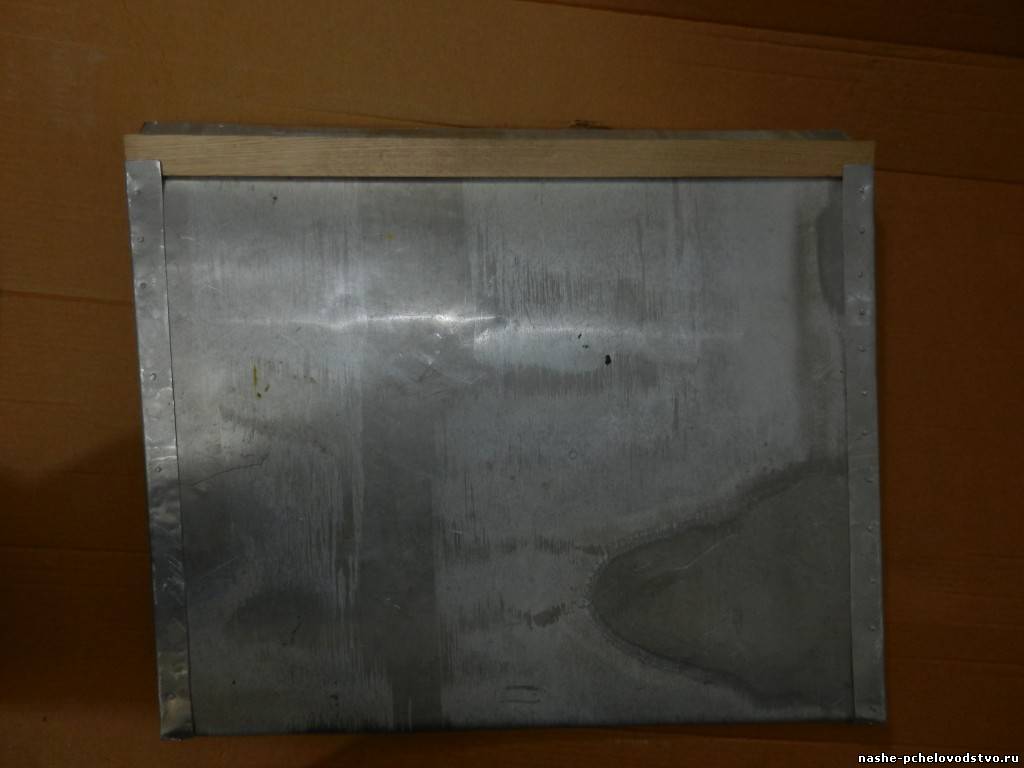

| Тоже, но вид снизу
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 21:48 Сообщение № 184 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

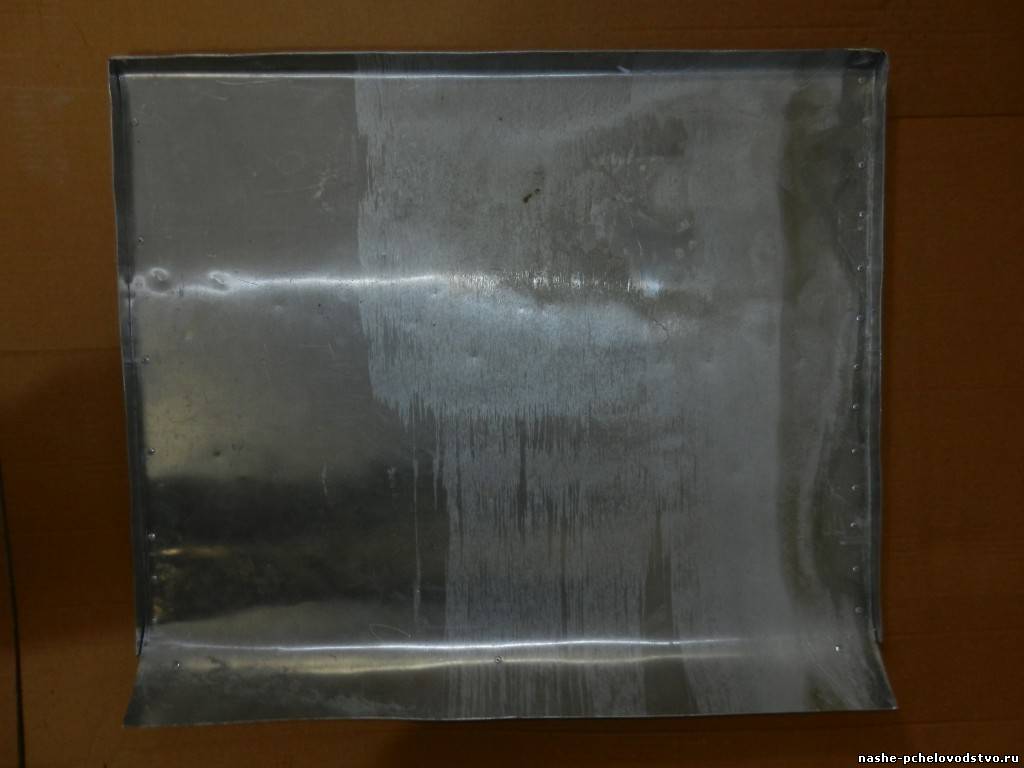

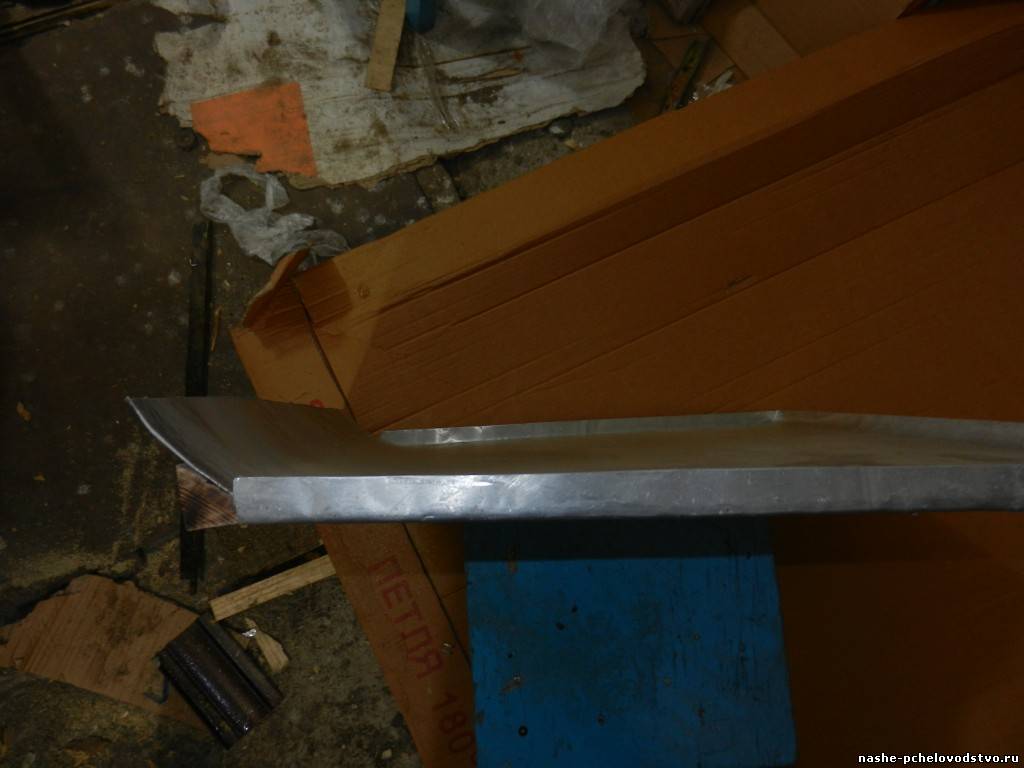

| На этом снимке, хоть и не очень видно, но заклёпочки снизу подпилены болгарочкой, для уменьшения трения, и чтобы поддон без проблем входил в предназначенную для него щель.
На снимке ниже фото поддона сбоку, чтобы показать, как он крепится к деревянному бруску.
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 22:00 Сообщение № 185 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

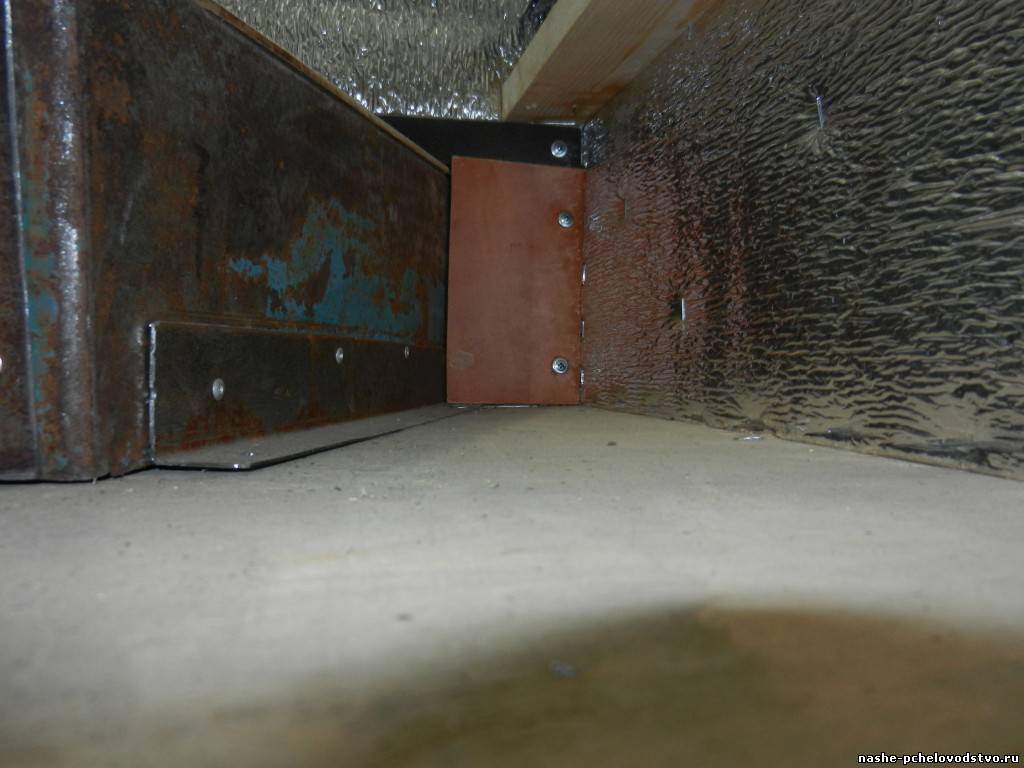

| Теперь хочу показать то, что находится ниже ложного пола, то есть на самом полу.
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 22:37 Сообщение № 186 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

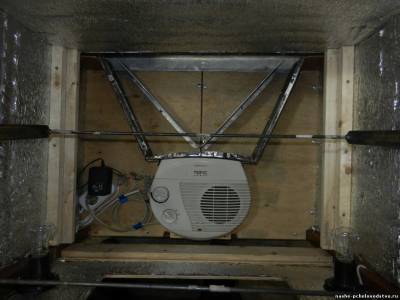

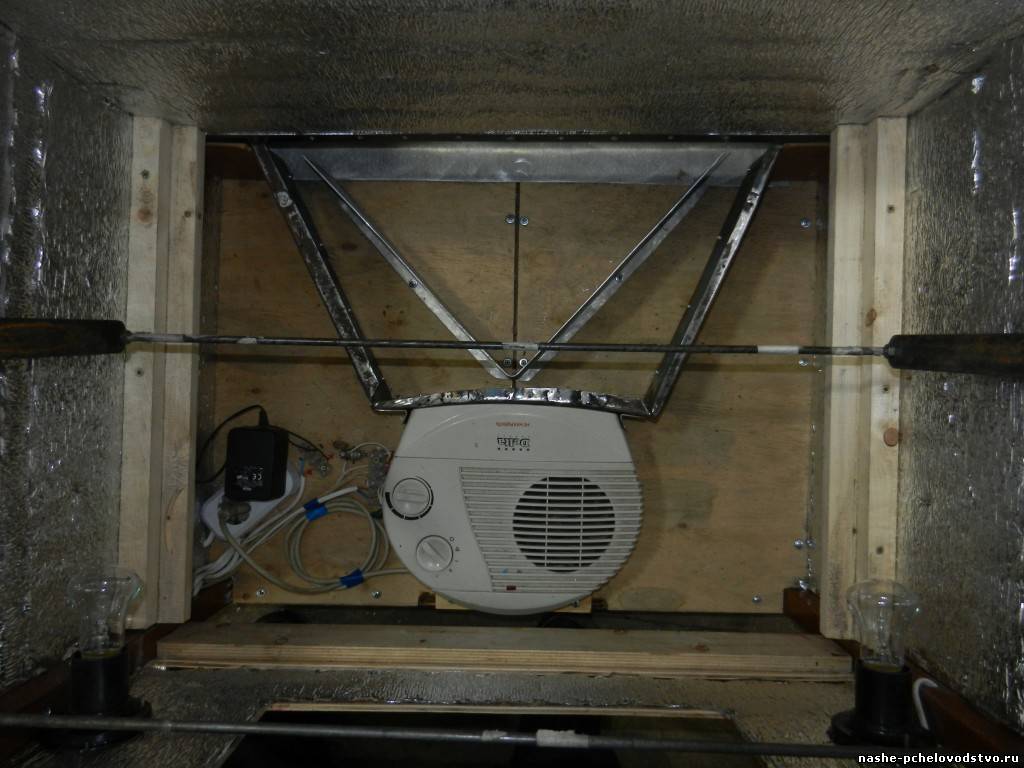

| На снимке выше вверху видна выступающая алюминиевая жестяная полоска, которая заходит в тепловоздухопровод и плавно изгибаясь вверх направляет с помощью штатного вентилятора подогретый воздух по каналу тепловоздухопровода вверх. На неё буквально накладывается корпус устройства для соединения тепловентилятора с каналом тепловоздухопровода, изготовленный из металла толщиной 1,2 мм. Внутри этого устройства видна вставка изготовленная из такого же алюминиевого листа как и поддон. От того, под каким углом согнута и как расположена вставка, зависит распределение воздушного потока. Дело в том, что сам тепловентилятор в центральной своей части выдаёт буквально горячий воздух (вблизи руку не удержать), а по краям выдаёт холодный. Вот эта самая вставка и смещает горячий воздух к краям, и способствует дополнительному его перемешиванию. Видно и как соединяются тепловентилятор и само устройство. Тепловентилятор не крепится к полу, он просто фиксируется с помощью деревянного бруска, закреплённого с помощью двух шурупов к полу (видно на самом первом снимке). Слева от тепловентилятора видна двухместная розетка, в которую вставлены вилка тепловентилятора и блок питания (выпрямитель на 12 Вольт).
Сейчас хочу показать это более крупным планом.
matveevich
|
|
| |
| matveevich | Среда, 18-Дек-2013, 23:02 Сообщение № 187 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

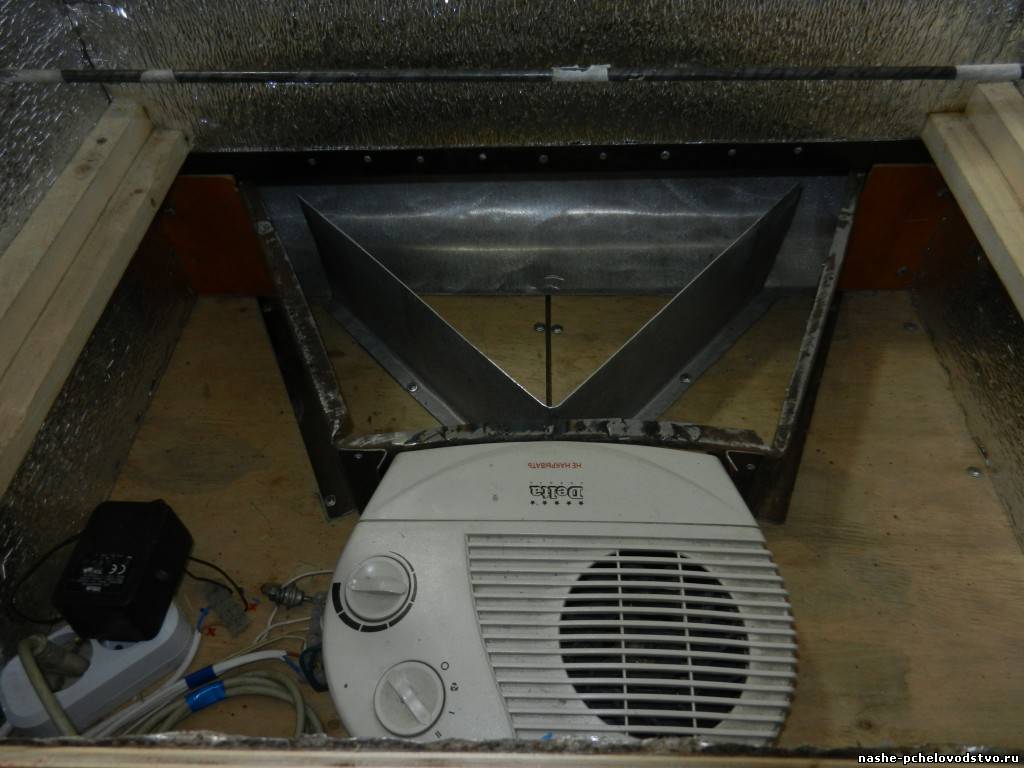

| Здесь же видны два клемных набора, тот что слева предназначен, для соединения выходящих из блока питания проводов с проводами, которые через стойку коробчатого профиля отправились к терморегулятору и шлейфом по верхней левой коробчатой трубе (на снимке, где видны два двойных провода в месте соединения нижней и верхней частей термокамеры, по одной жиле двойного провода уходит плюс и по другой минус) к малым вентиляторам. На клемном наборе, который находится правее, виден диод, с помощью которого, в режиме автоматики подаётся напряжение срезанное на один полупериод, таким образом получается, что один из нагревателей (их в тепловентиляторе два, мощностью по 1 кВт. каждый) потребляет всего 0,5 кВт вместо 1 кВт, и выдаёт соответственно в два раза меньще тепла. С остальных клемных зажимов снимается напряжение на штатный вентилятор, и подвязана автоматика регулирования температуры. И наконец покажу как закрыто устройство для соединения тепловентилятора с каналом тепловоздухопровода.
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:37 Сообщение № 188 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

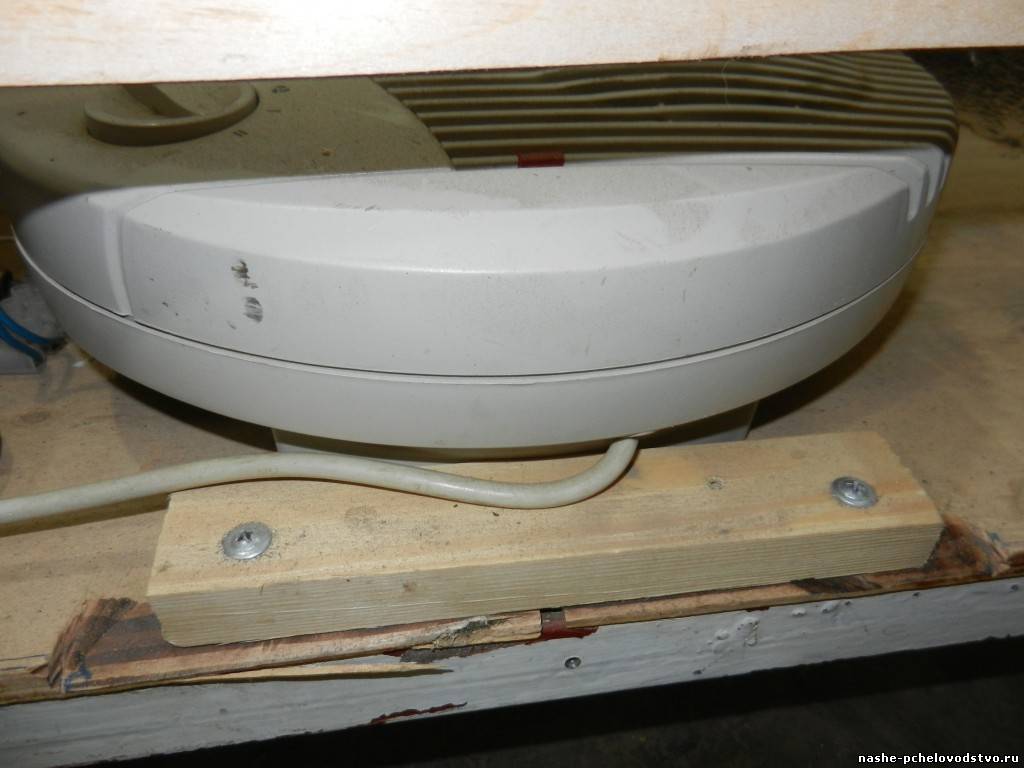

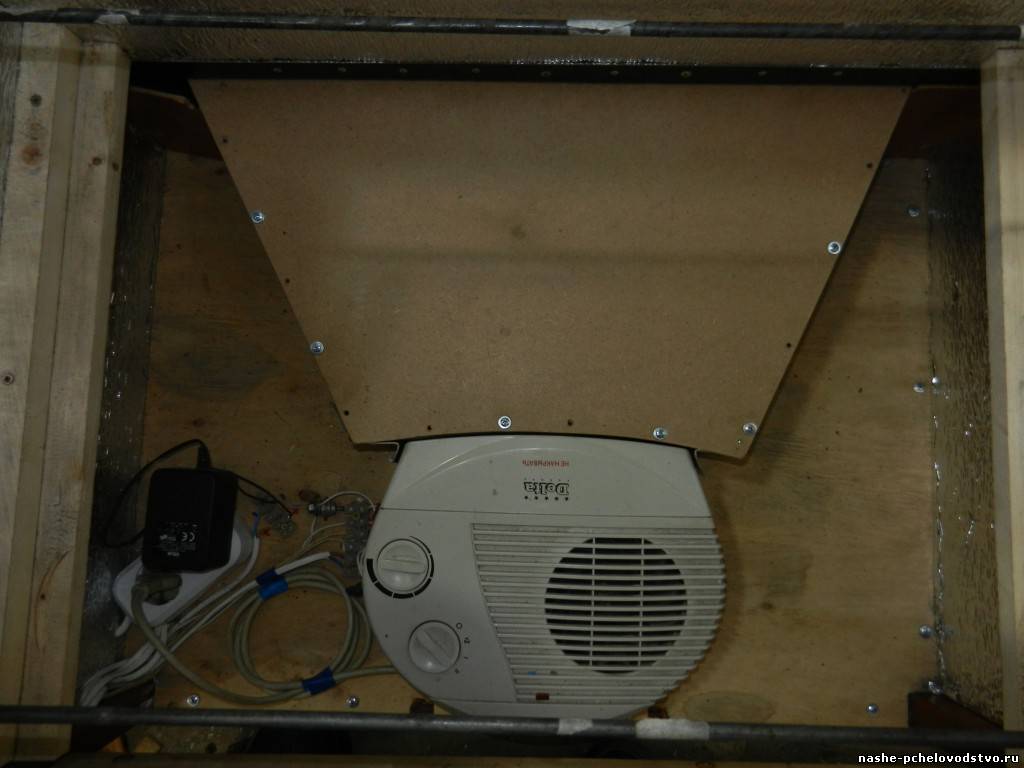

| Вот так зафиксирован тепловентилятор
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:40 Сообщение № 189 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

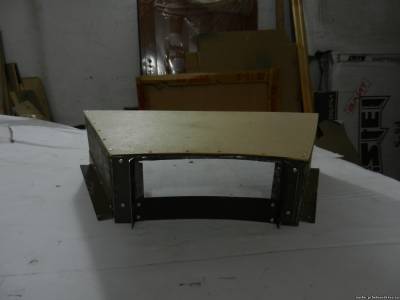

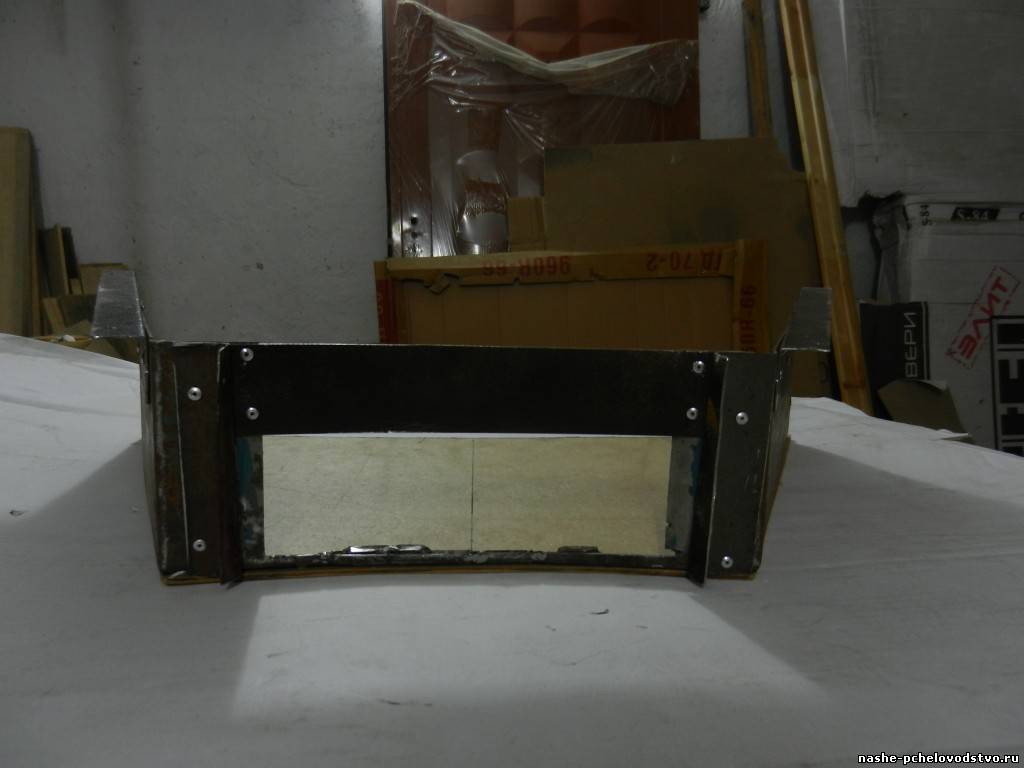

| Так выглядит устройство для соединения тепловентилятора с каналом тепловоздухопровода
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:42 Сообщение № 190 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

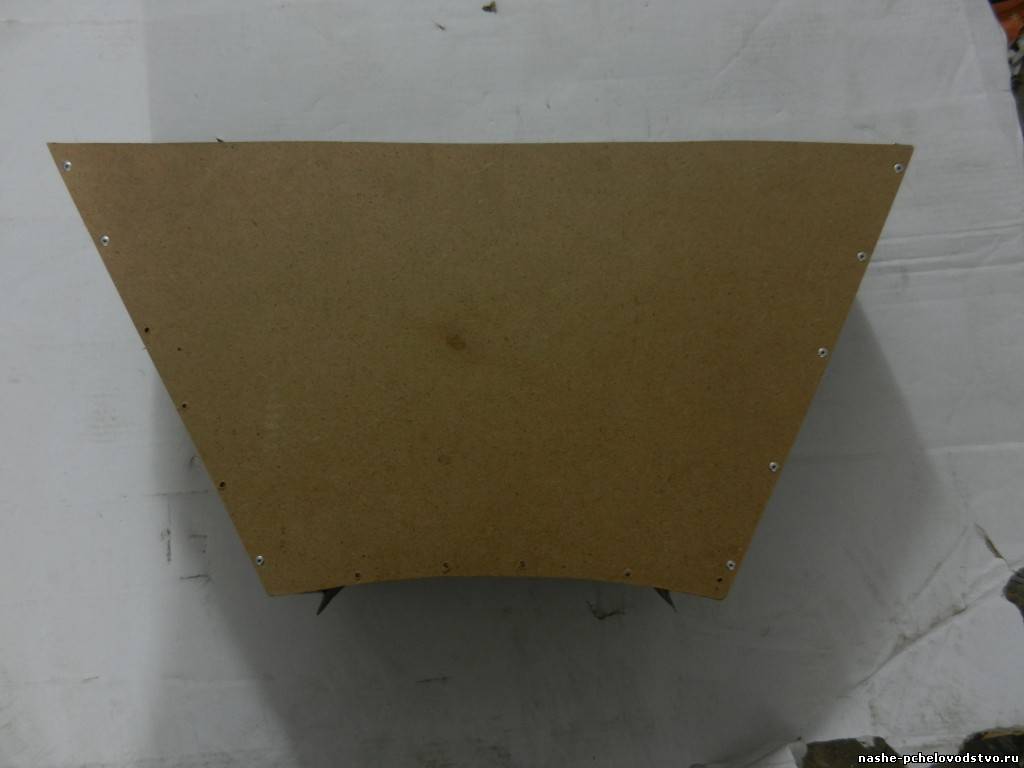

| Тоже но вид сверху
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:46 Сообщение № 191 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Тоже, но вид снизу
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:48 Сообщение № 192 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| То же устройство, но вид со стороны присоединения тепловентилятора
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 22:53 Сообщение № 193 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

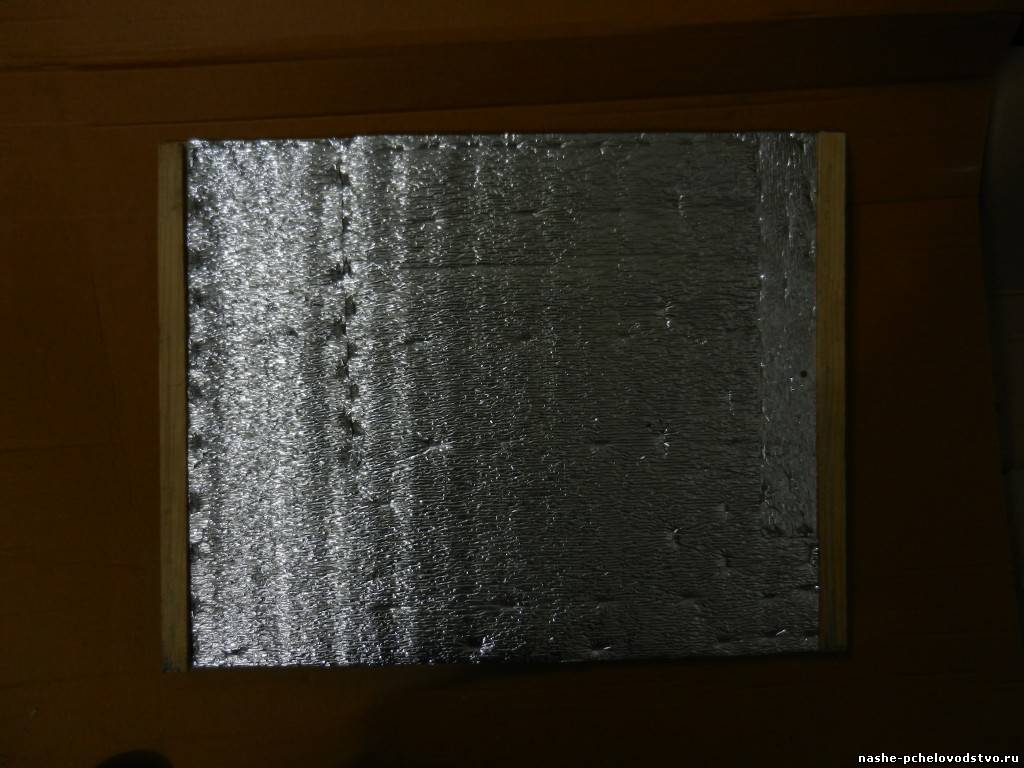

| Так закрыто отверстие в канале тепловоздухопровода при соединении его с выше показанным устройством. Вид справа. Слева аналогично.
matveevich
|
|
| |
| matveevich | Четверг, 19-Дек-2013, 23:02 Сообщение № 194 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

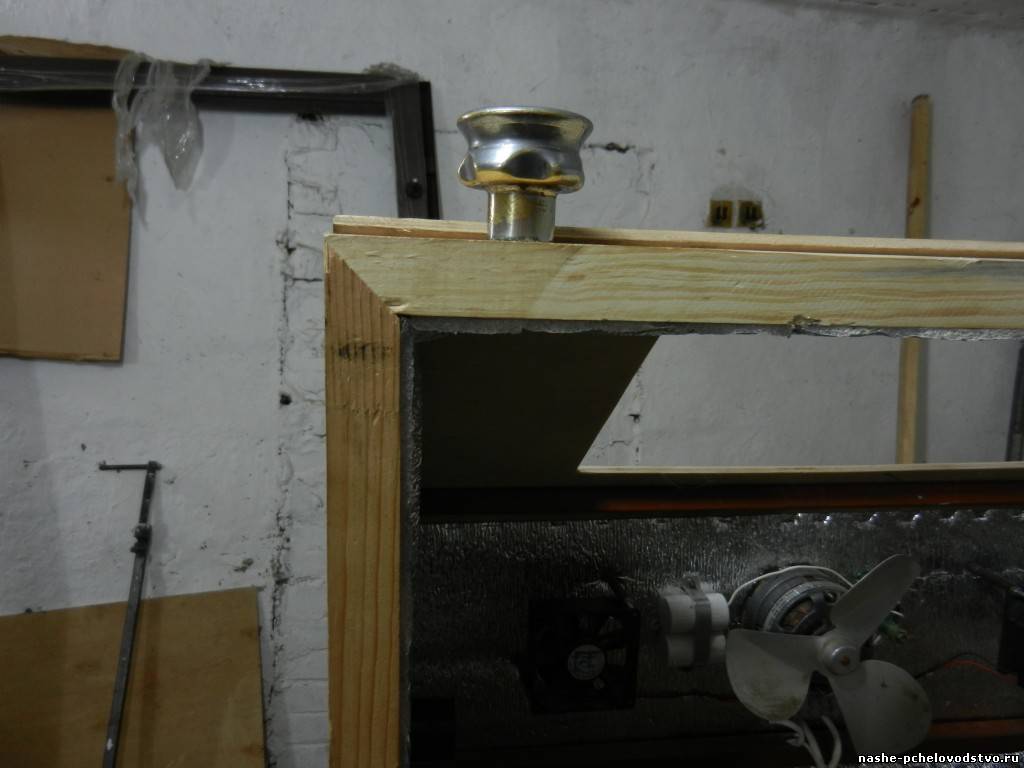

| Бруски обвязки верхней части термокамеры соединяются зарезанием их на ус, и скрепляются шурупами.
matveevich
|
|
| |
| matveevich | Суббота, 21-Дек-2013, 23:22 Сообщение № 195 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Тепловентилятор D-201/1 я покупал в электротоварах, стоимостью 525 руб. Чтобы не сканировать инструкцию к нему, зашёл в Интернет, и обнаружил, что в Пензе можно приобрести его по цене 491 руб и 495 руб и наверное плюс доставка. http://www.vseinet.ru/product/491927/ 491 рубhttp://magazinpnz.ru/?mod=catalog&id=9855 495 руб в обоих ссылках можно ознакомиться с инструкцией по эксплуатации. Чуть позже покажу тепловентилятор в разобранном виде и изменения, которые я внёс в его электросхеме.

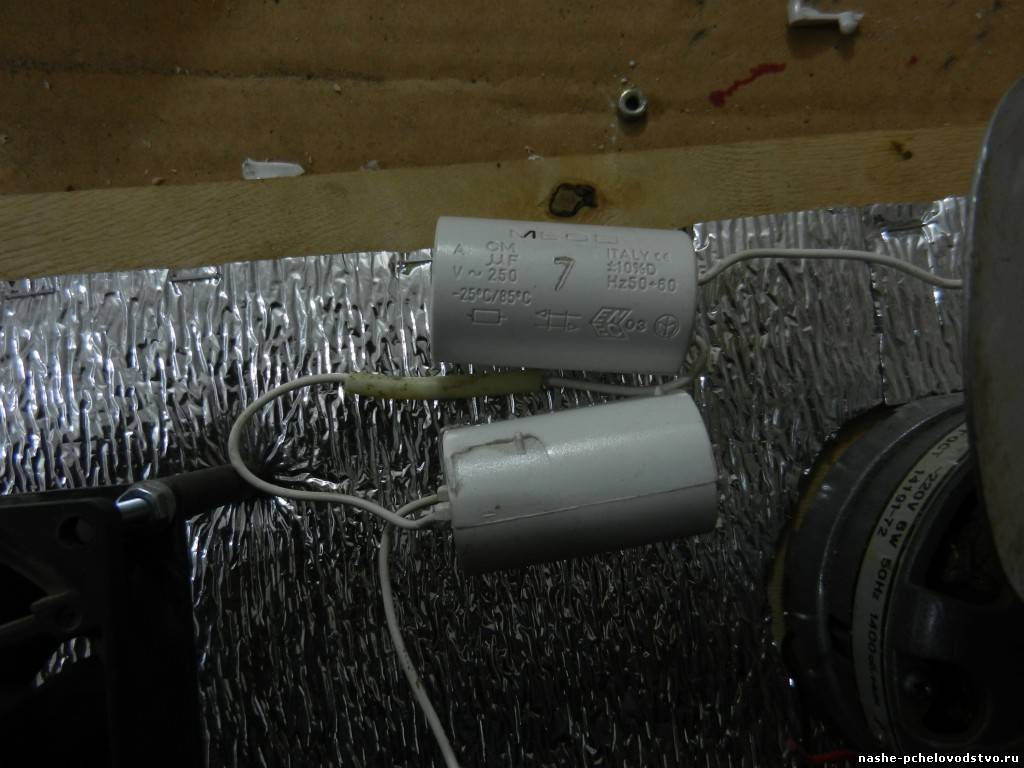

А сейчас хочу закончить разговор по вентиляторам. Я использовал в качестве главного вентилятора, крыльчатку от бытового тепловентилятора "Климат". Диаметр окружности вентилятора 184 мм. Изготовлен из алюминияевого листа, и его можно изготовить самостоятельно. Я снял с него основные размеры, если у кого будет необходимость то сделаю эскиз и выложу. Единственно необходимо будет сделать ему балансировку. Если надо будет, объяснить, что это такое и как её сделать, то после окончания выкладки материала спрашивайте, постараюсь объяснить. Двигатель для вентилятора применил от лентопротяжного механизма магнитофона. В каких магнитофонах он применялся можно узнать через Интернет. Его тип КД-6-4, мощность 6 Ватт, и выдаёт 1400 об/мин. Для его работы необходим проволочный резистор с номиналом 130-150 Ом, мощностью 10 Вт. На нём должно быть указано ПЭВ-10 150 Ом. и конденсатор марки МБГО, МБГЧ или им подобный ёмкостью 4.0 мкф. на напряжение 400 Вольт. Нельзя только применять электролиты. У меня не было деталей с такими параметрами, поэтому я использовал два конденсатора по 7.0 мкф на 250 Вольт, и соединил их последовательно. При последовательном соединении одинаковых по величине конденсаторов их ёмкость падает в два раза, а рабочее напряжение увеличивается в два раза. Таким образом у меня получился как бы один конденсатор ёмкостью 3,5 мкф на напряжение 500 Вольт. Это в пределах допустимого. Резистора с нужными параметрами тоже не было. Пришлось применить два резистора ПЭВ-10 с номиналом 300 Ом. Их я соединил паралельно, и получил номинал 150 Ом и мощность рассеяния 20 Ватт. Выше названный двигатель довольно сильно нагревается, нагреваются и резисторы. В магнитофонах они работали сутками и для них это норма. Фото вентиляторов и их установка показаны в сообщении №161. Расскажу как подключить выше названный двигатель. На двигателе имеется клемная колодка с надписями:В1, В2, С1, С2. Надо подпаять перемычку между В1 и С1. А также к В1 подпаять один конец резистора, о котором говорилось выше, к свободному концу резистора необходимо подпаять один конец конденсатора, а второй конец конденсатора подпаять к клемному зажиму с надписью С2, и к этому же зажиму подсоединить провод для подключения двигателя к сети, второй провод для подключения к сети должен быть присоединён к В2. На всякий случай дам фото используемых мною в данном случае конденсаторов.
