Термообработка
|
|
| matveevich | Суббота, 21-Дек-2013, 23:24 Сообщение № 196 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

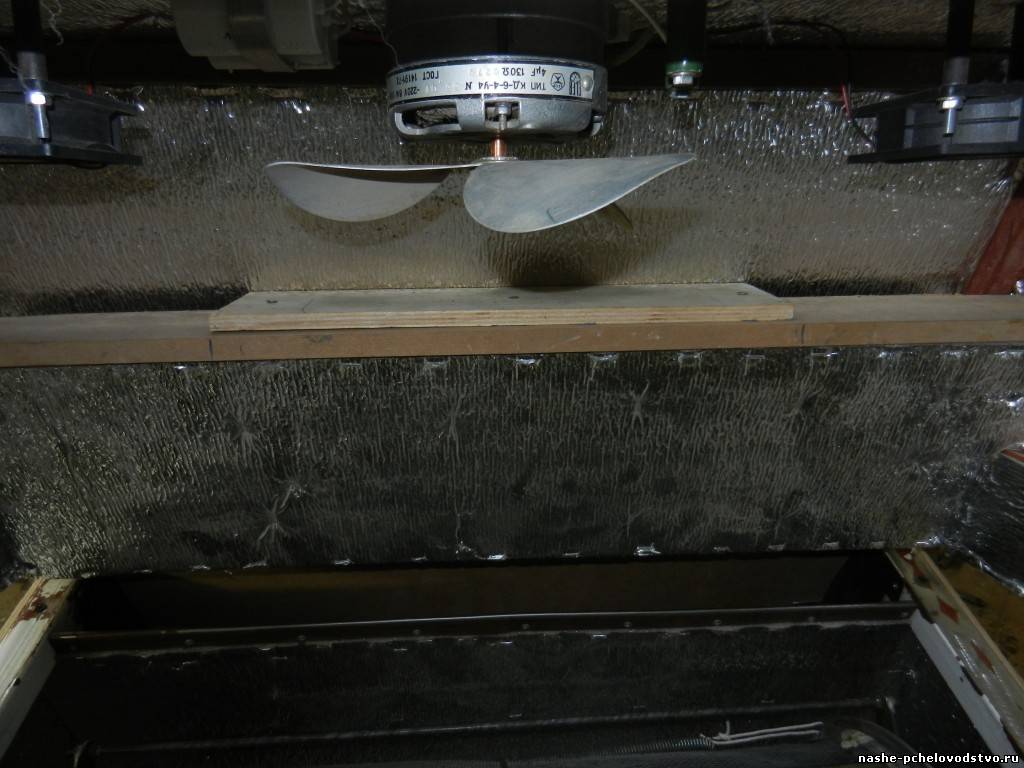

| Вот так выглядит вентилятор крупным планом
matveevich
|
|
| |
| matveevich | Суббота, 21-Дек-2013, 23:27 Сообщение № 197 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Тоже, но вид сбоку. Справа видны два резистора ПЭВ-10, по 300 Ом каждый.
matveevich
|
|
| |
| matveevich | Суббота, 21-Дек-2013, 23:43 Сообщение № 198 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| В сообщении №161 так же видны два небольших вентилятора от орг. техники. Я использовал два одинаковых вентилятора с током потребления 0,11 Ампера и напряжением постоянного тока 12 Вольт. Можно применить и другие аналогичные вентиляторы с одинаковыми характеристиками, например с током потребления 0,12 Ампер, или 0,14 Ампер, мне подсказывали, что аналогичные по производительности вентиляторы могут быть и с током 0,28 Ампер. При подключении выше названных двигателей необходимо соблюдать полярность подключения. Провод красного цвета необходимо подключат к плюсу источника постоянного тока, а чёрного цвета к минусу. Если ошибочно подключить наоборот, то в лучшем случае двигатель не запустится, в худшем испортится встроенная в двигатель электронная плата.

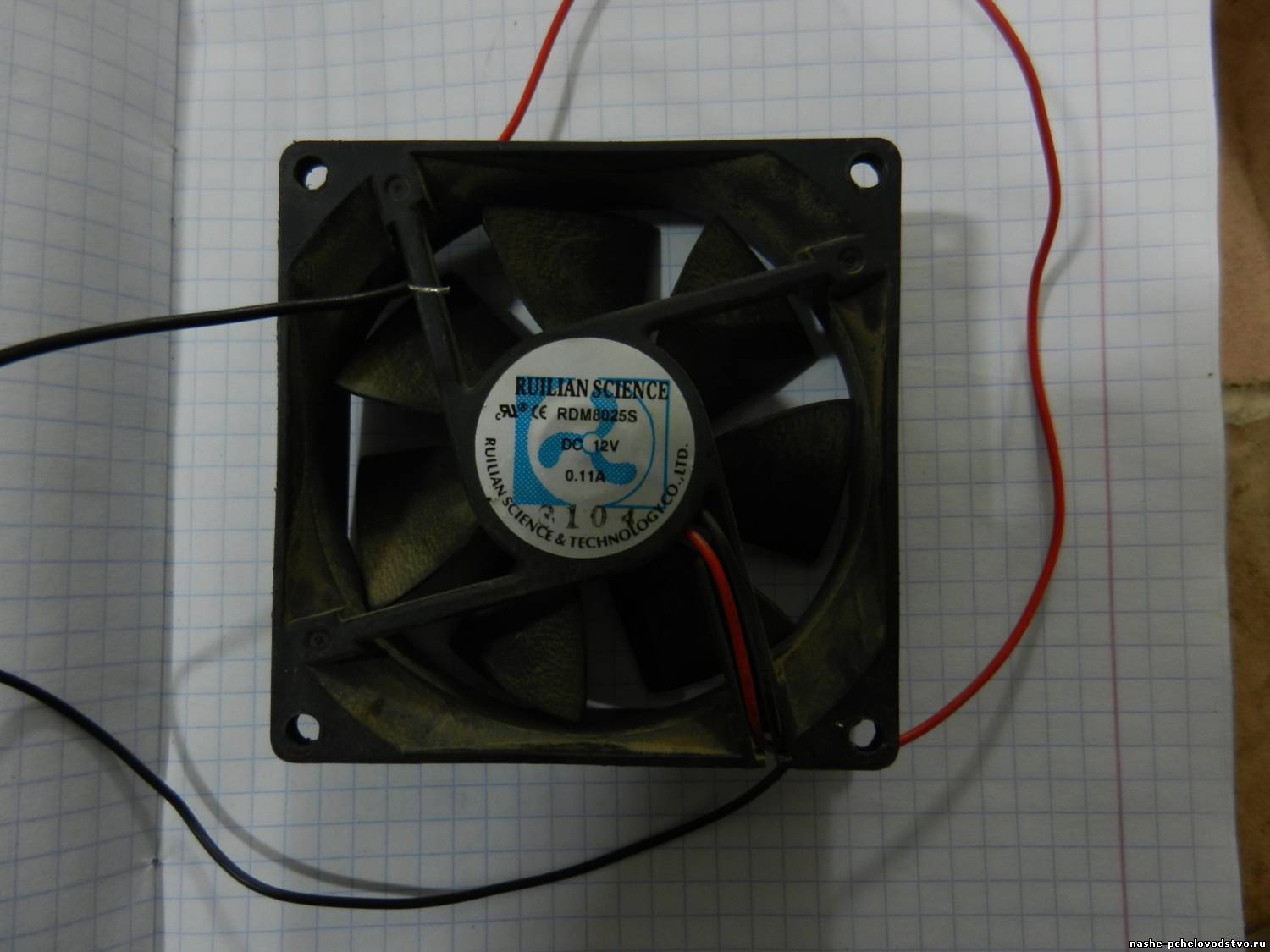

Сейчас хочу показать вентилятор с током потребления 0,11 Ампер.
matveevich
|
|
| |
| matveevich | Суббота, 21-Дек-2013, 23:45 Сообщение № 199 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

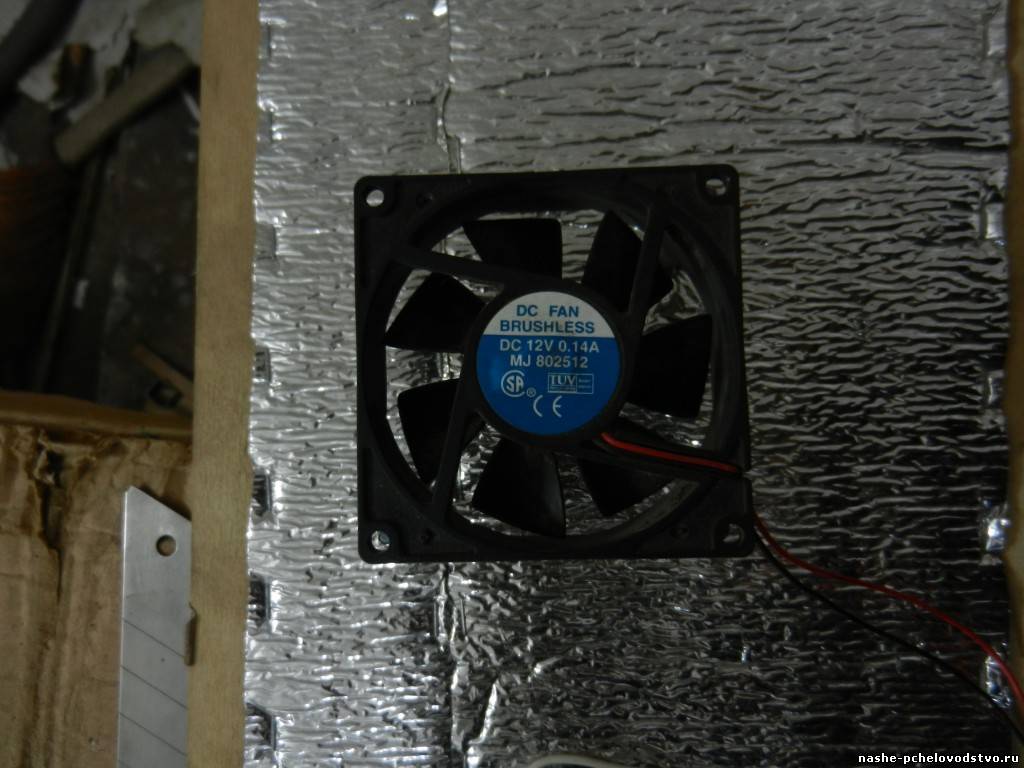

| Это вентилятор с током потребления 0,14 Ампер.
matveevich
|
|
| |
| matveevich | Суббота, 21-Дек-2013, 23:49 Сообщение № 200 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

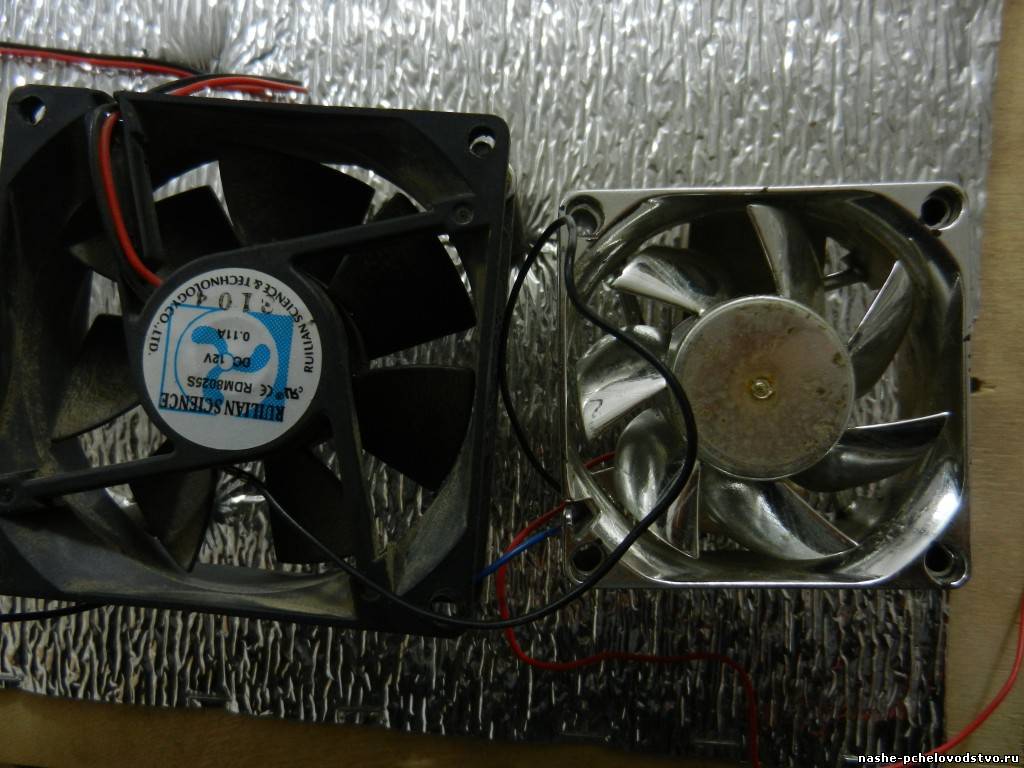

| Как видите они особо не отличаются. Д ля сравнения покажу вентилятор послабее, я такой ставить не рискнул, тем более, что он у меня был только один.
matveevich
|
|
| |
| matveevich | Воскресенье, 22-Дек-2013, 00:01 Сообщение № 201 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

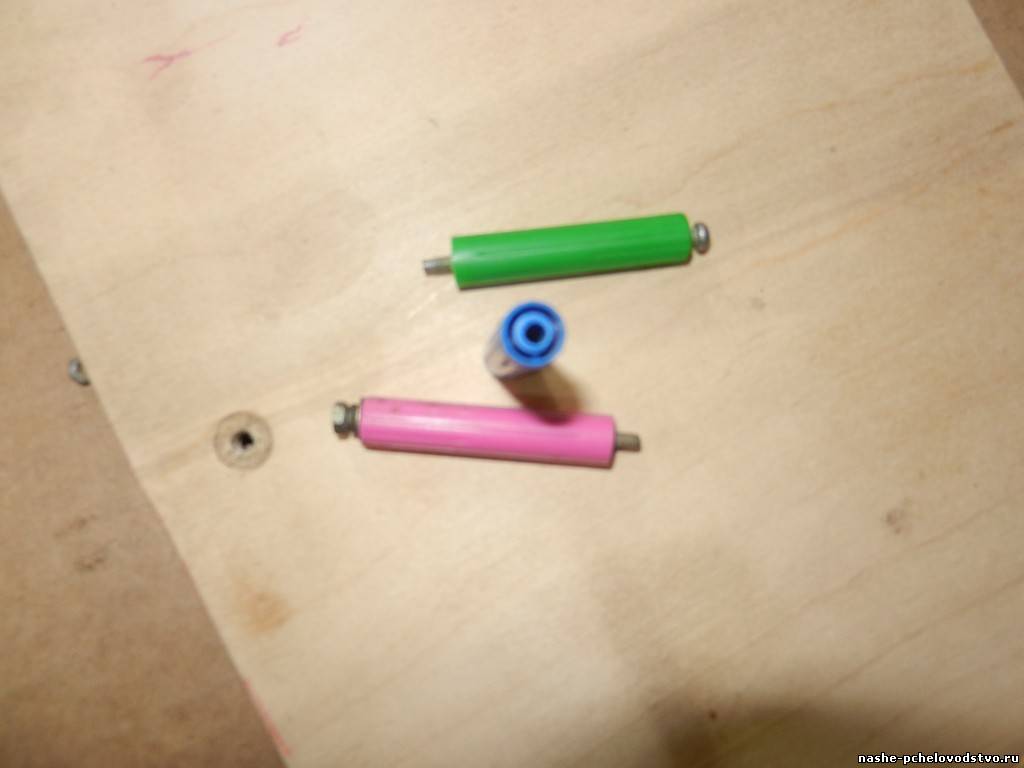

| Вентиляторы, от орг техники, необходимо приподнять на расстояние 40-45 мм. от места их установки. Это необходимо сделать для того, чтобы более эффективно поступал воздух и лучше перемешивался. Я для этого использовал стальные трубочки, но можно применить и другой материал. Так в частности я поступил при креплении платы терморегулятора, для этого использовал колпачки от фломастера, просверлив в торце отверстие диаметром 3,3 мм., и укоротив их до нужного размера по длине.
matveevich
|
|
| |
| matveevich | Воскресенье, 22-Дек-2013, 07:54 Сообщение № 202 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

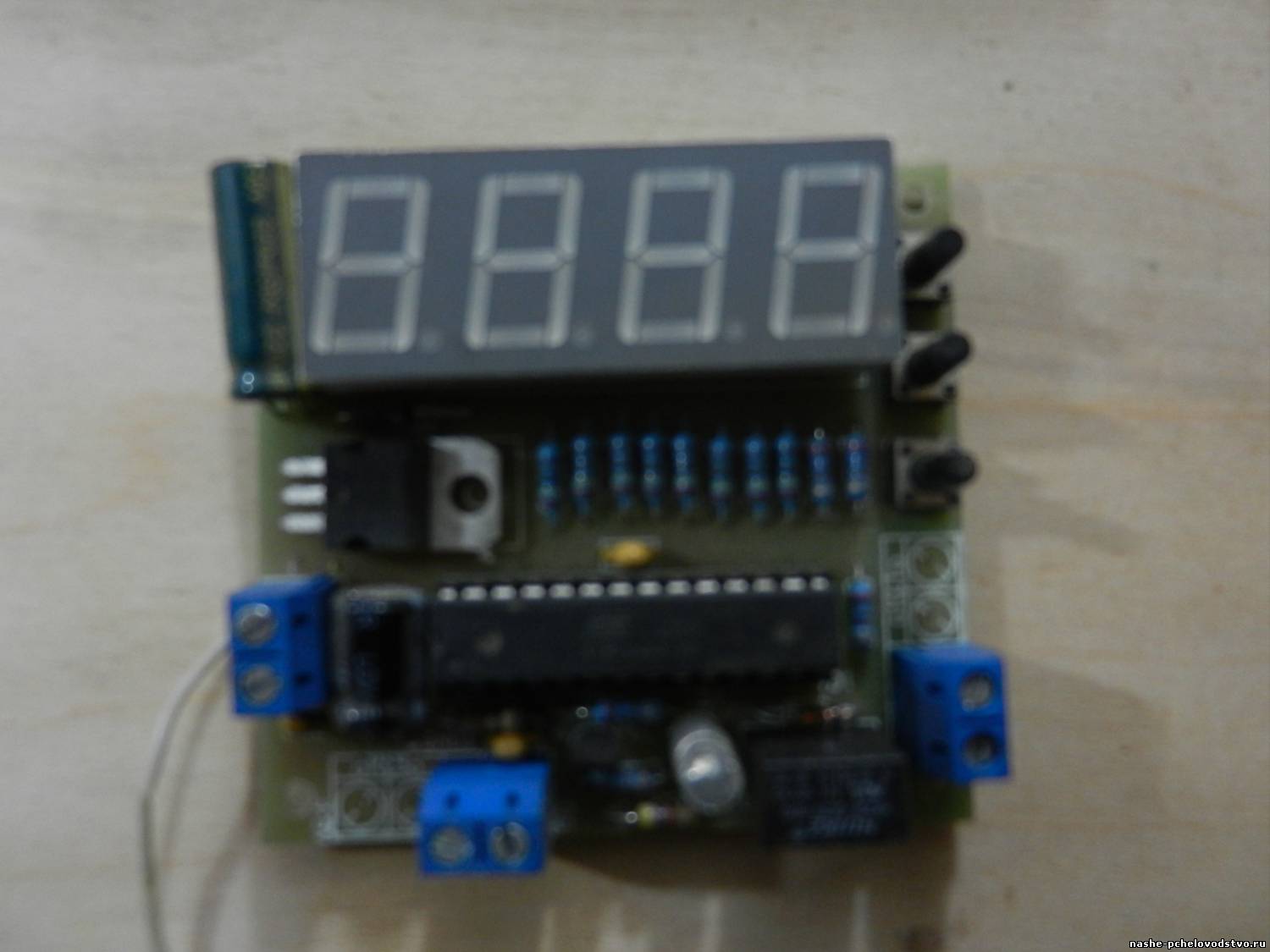

| В своей термокамере для поддержания температуры я использовал «Термостат на DS18B20 и ATmega8». Точность его 0,1 град, и задаётся во время настройки терморегулятора один раз, и запоминается им, независимо от того, под напряжением он или нет. При желании его можно перенастроить на другую точность, так же как и на любую температуру из диапазона -55,0..+120,0 градусов. Терморегулятор приобретался в виде набора отдельных элементов, которые необходимо установить на печатной плате и пропаять. Подробная инструкция приводится при комплектовании заказа. Приобретался набор здесь http://www.chipnabor.ru/Tstat.htmlЭта фирма называется ООО "Чип набор". Если зайти по указанной ссылке, то в правом верхнем углу увидите номер телефона 8 -916-080-24-46 Позвоните на этот номер и объясните, что Вам нужен набор для изготовления термостата (терморегулятора) для поддержания температуры со световой индикацией, укажите рабочий диапазон настройки от 46 до 48 градусов, с точностью 0,1 град. Такой терморегулятор можно использовать и для инкубатора. Минимальное количество, которое можно заказать, это 5 шт. Скооперируйтесь кому надо, и приобретайте. Не рассматривайте это сообщение как рекламу. Я никакого отношения к этой фирме не имею, и ни какой выгоды тоже, так же, как от всей информации, которую привожу в этой теме. Готовую плату с пропаянными деталями необходимо установить в подходящую коробку, или изготовить её самостоятельно. Собранная плата для терморегулятора выглядит так
matveevich
|
|
| |
| matveevich | Воскресенье, 22-Дек-2013, 07:57 Сообщение № 203 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

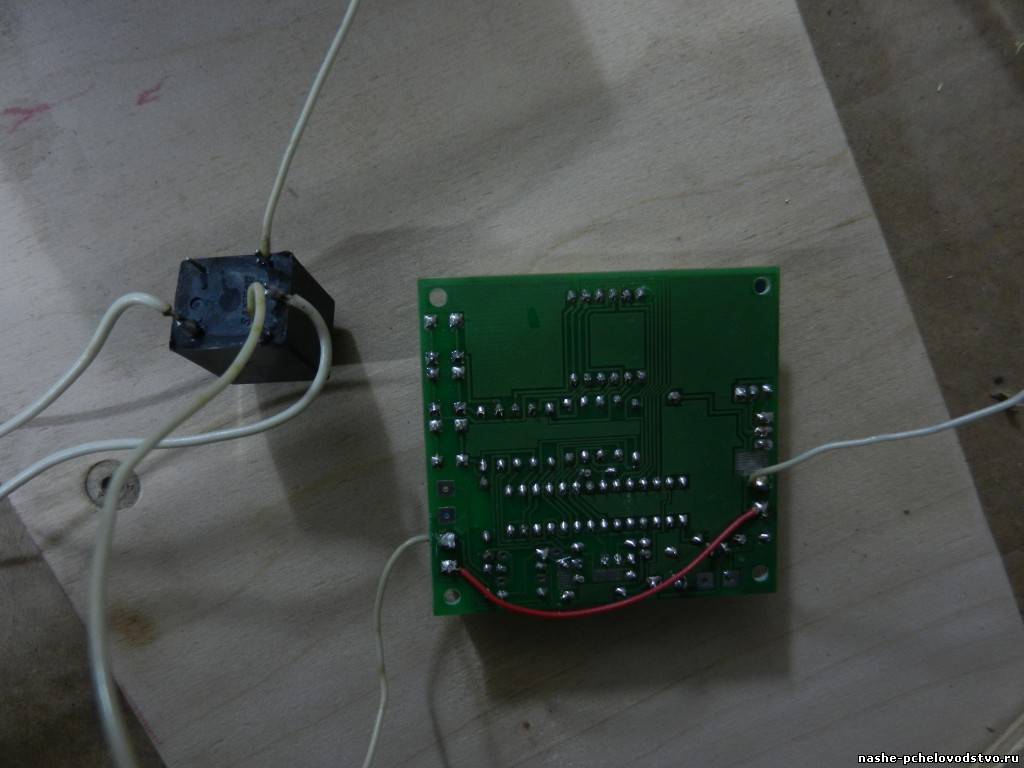

| Снимок не очень хорошего качества, лучшего качества снимок можно увидеть, если посмотреть по выше указанной ссылке. А вот вида снизу там нет. Это выглядит так
matveevich
|
|
| |
| matveevich | Воскресенье, 22-Дек-2013, 08:30 Сообщение № 204 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| С левой стороны Вы видите дополнительно подпаянное реле. Оно нужно для того, чтобы терморегулятор мог коммутировать большую нагрузку. В комплект не поставляется. Необходимо приобрести его отдельно. Если обратиться к электрикам, они подскажут где можно прмобрести в Вашей местности. Естественно реле можно приобрести в электротоварах или через Интернет магазины, но это может быть значительно дороже. Подойдёт любое реле постоянного тока, с катушкой питания на напряжение, которым Вы будете питать готовый терморегулятор. Реле должно иметь как минимум одну пару замыкающихся контактов, электрики могут называть их "нормально разомкнутые контакты", то есть пока напряжение на катушку реле не подаётся, эти контакты находятся в разомкнутом состоянии, и нагреватель не включается. По другому, пока на терморегуляторе не засветится красный индикатор. Реле может быть марки ПЭ-21, РПУ-0, РПУ-1, РПУ-2, МКУ-48 или им подобные, но обязательно с контактами расчитанными на ток не менее 5 Ампер. В электро службах такие реле могут проста валяться и их можно приобрести за бесценок. Для питания терморегулятора необходимо иметь источник выпрямленного напряжения. Его можно подобрать из готовых, или изготовить самому или договориться с кем либо. Скажете что много хлопот. Но если иметь в виду, что набор для изготовления одного терморегулятора обойдётся вместе с пересылкой порядка 500 рублей, то, я думаю, что стоит этим заниматься. Кроме того, если иметь в виду, что данная схема опробована, и очень надёжна, имеет смысл пойти по этому пути. Но на всякий случай, я себе всё таки один лишний экземпляр приобрёл. Для питания терморегулятора на своей термокамере я применил вот такой выпрямитель, от какого то устройства. Мне его подарили.
matveevich
|
|
| |
| matveevich | Воскресенье, 22-Дек-2013, 08:32 Сообщение № 205 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| И вид сбоку
matveevich
|
|
| |
| matveevich | Понедельник, 23-Дек-2013, 20:50 Сообщение № 206 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

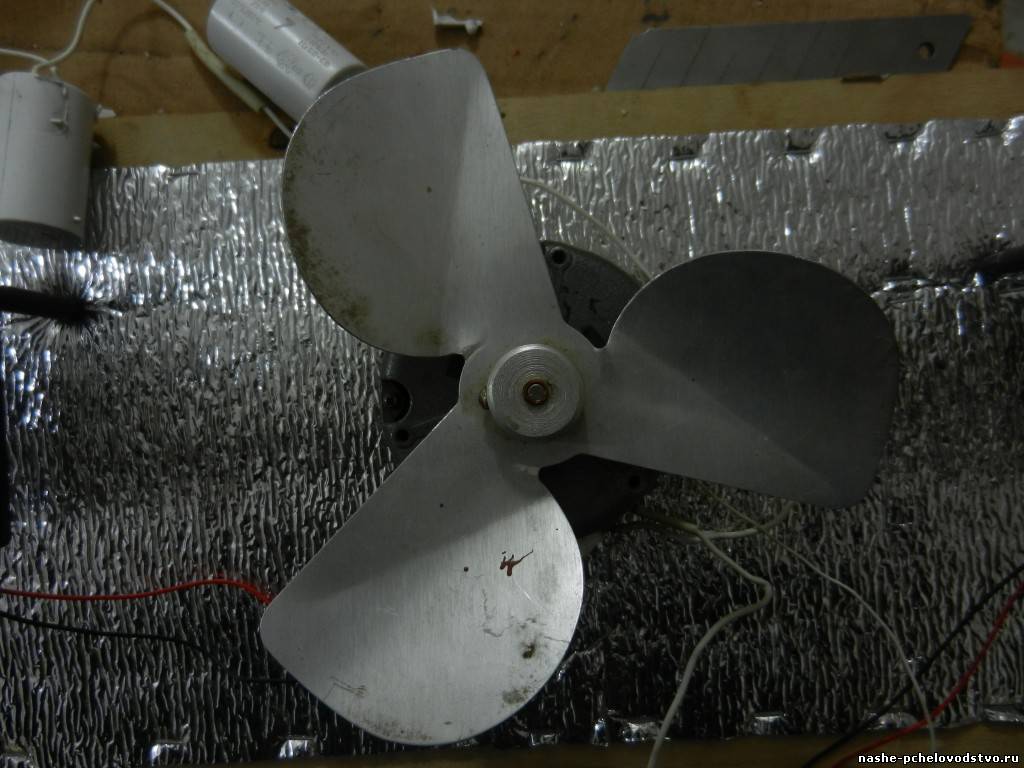

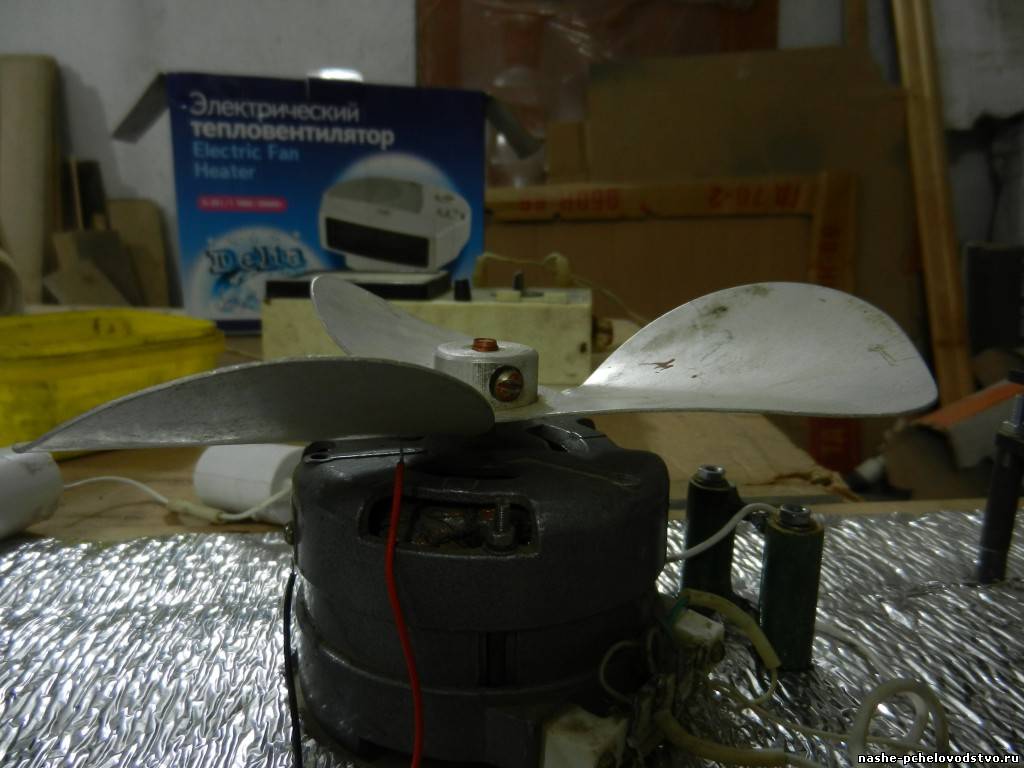

| В дополнению к сообщению№157 покажу ещё один снимок, где хорошо видна табличка на эл. двигателе
matveevich
|
|
| |
| matveevich | Понедельник, 23-Дек-2013, 20:56 Сообщение № 207 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Слева от вентилятора видны конденсаторы, справа зелёного цвета резисторы.
Электропитание термокамеры осуществляется через двухместную розетку установленную на полу с левой стороны термокамеры.
matveevich
|
|
| |
| matveevich | Понедельник, 23-Дек-2013, 23:18 Сообщение № 208 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

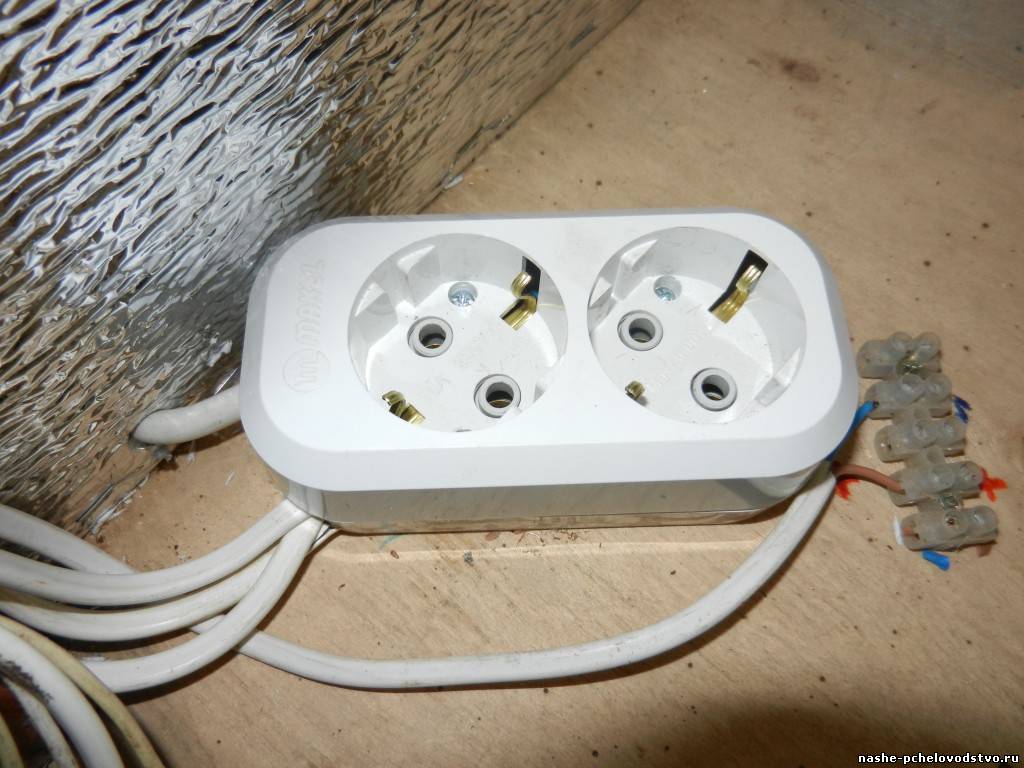

| На снимке вверху виден провод уходящий через фанерную стенку наружу,к нему подключается вилка, которая включается в розетку питающей сети. Чуть ниже в углу двухместной розетки видны три двойных провода. Один из них верхними концами подключен к левому выключателю пульта питания, это главный выключатель, при его выключении отключается всё. Нижние концы этого двойного провода заходят в саму розетку и разрывают один из питающих её концов. Второй питающий розетку провод подключен непосредственно к розетке. К нему же подключен один из концов третьего двойного провода. Третий двойной провод предназначен для питания электропатронов, к ним он уходит через коробчатый профиль. Все электропатроны подключены паралельно друг с другом Так вот, другой конец этого двойного провода подключен паралельно тому проводу, который вышел из выключателя и подсоединяется вместе с ним к свободной клемме розетки. Зануляющий зажим в розетке не используется. Все провода, которые видны на фото,(кроме того, что ушёл через фанерную стенку) затянуты в коробчатый профиль и подключены, каждый к своему "приёмнику. Так провод, который проходит под тремя, только что описанными проводами подключен к клемной рейке (справа от розетки). Провод коричневого цвета через клемник соединится с "плюсом", а синего цвета с "минусом" выпрямленного напряжения 12 Вольт. Этот провод протянут через коробчатый профиль и введён в пульт управления, там он подключается к терморегулятору для его питания, паралельно питающим терморегулятор проводам, подключены ещё два провода, которые также через коробчатый профиль протянуты в верхнюю часть термокамеры, то есть в пирамидку для подключения к ним микровентиляторов. Остались три двойных провода, которые видны внизу снимка. Один из двойных проводов предназначен для разрыва одного из проводов, которые питают обе спирали тепловентилятора, и также через коробчатый профиль уходит к крайнему правому тумблеру пульта управления. Этот тумблер как уже было сказано ранее, предназначен для принудительного выключения нагревателей тепловентилятора. Он может использоваться как аварийное отключение нагрева, так как отключает сразу 2 кВт нагрева, а также его желательно выключать первым, после завершения работы термокамеры, для того, чтобы предотвратить перегрев тепловентилятора, так как штатный вентилятор продолжает работать в таком режиме. Этот двойной провод подключен к тепловентилятору через второй клемный набор (этот клемный набор можно увидеть слева от тепловентилятора). Второй двойной провод подключается паралельно гасящему напряжение диоду и через тот же коробчатый профиль уходит и подключается к среднему тумблеру пульта управления. Эта функция необходима при разогреве термокамеры, и наконец последний двойной провод. Он также двумя концами подходит к тому же клемному набору, и через него соединяется с тепловентилятором, другие его концы подключаются к другой паре замкнутых контактов среднего тумблера (обе пары контактов этого тумблера замыкаются одновременно, при переводе его рукоятки в верхнее положение, это режим разовгрева), а также к контактам исполнительного реле, которое включается терморегулятором, при падении температуры, и подаёт напряжение на вторую нагревательную спираль. Первая же спираль, питается в режиме автоматики через диод, работает постоянно, и является фоновой, потребляя в таком режиме 0,5 кВт.
На снимках в сообщениях №185 и №186 видно, что в одно гнездо рассматриваемой розетки включен тепловентилятор, а в другое блок питания, то есть выпрямитель. На этих же снимках виден второй клемный набор.

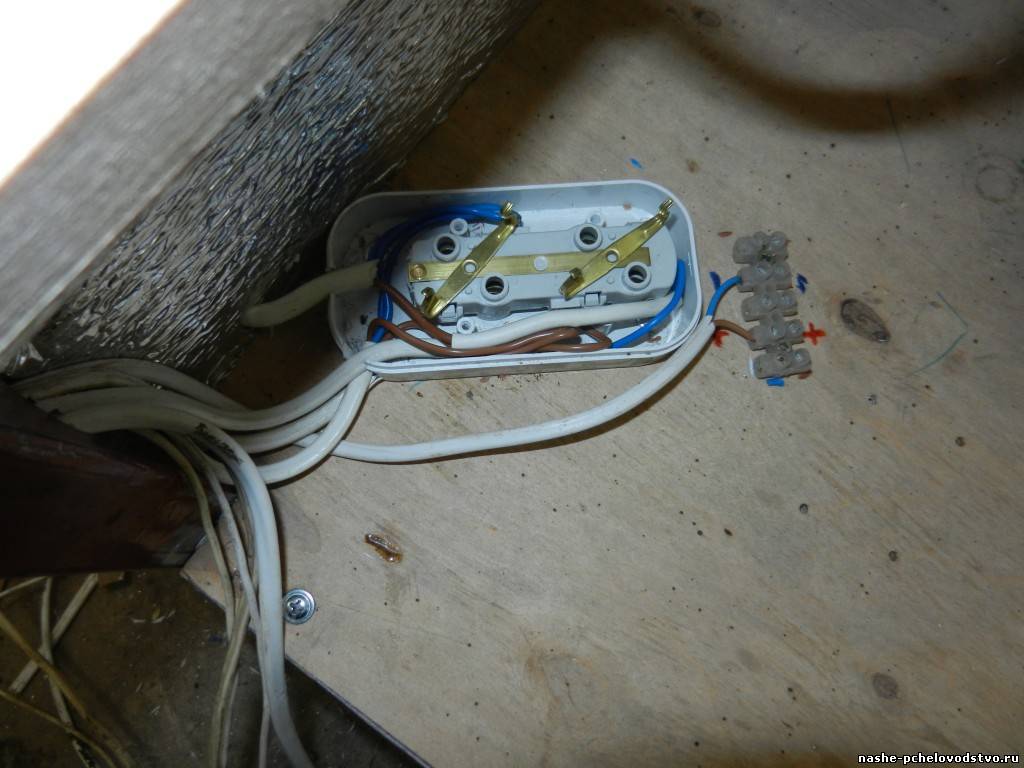

Сейчас покажу расключение проводов в самой розетке.
matveevich
|
|
| |
| matveevich | Среда, 25-Дек-2013, 19:01 Сообщение № 209 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| В дополнение к выше сказанному необходимо добавить, что двигатель главного вентилятора, который установлен в верхней части термокамеры, также подключен паралельно электропатронам.
Сейчас хочу показать тепловентилятор в разобранном виде.
matveevich
|
|
| |
| matveevich | Среда, 25-Дек-2013, 20:36 Сообщение № 210 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

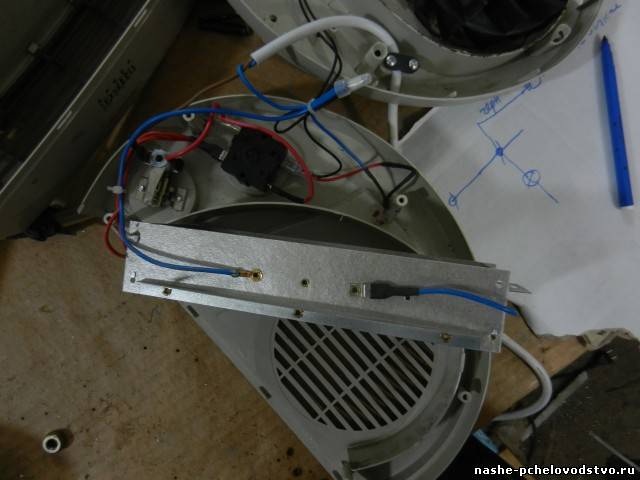

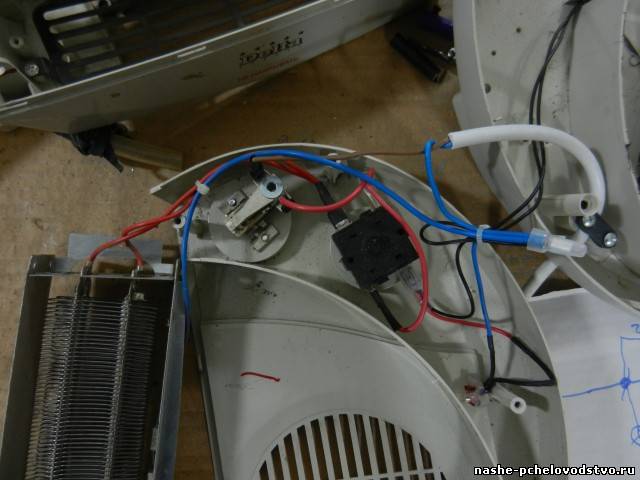

| Поскольку нас интересует в основном электрическая часть, то попробую описать то, что видно на фото. В верхней части снимка виден вводной провод в двойной изоляции, с двумя токоведущими жилами, в коричневой и синей изоляции. Провод с коричневой изоляцией подключен к термостату, (его рукоятку необходимо установить в крайнее положение по часовой стрелке, то есть, для работы в максимальном режиме температуры), а из термостата напряжение (теперь уже по проводу красного цвета) подаётся на переключатель режима работ к правой его (сверху) клемме, а также через перемычку к клемме слева внизу. Из переключателя (слева вверху) выходят две клеммы (одна над другой), к ним подсоединены провода красного цвета, один из них уходит к нагревательной спирали первой ступени, а второй, к нагревательной спирали второй ступени. Это хорошо видно на фото. От переключателя режимов работ также отходит провод красного цвета (к световому индикатору) и провод чёрного цвета (к электродвигателю штатного вентилятора, он находится на верхней, снятой сейчас половине тепловентилятора, и мы видим два чёрных провода ушедших вверх, так это к нему). На переключателе эта клемма находится справа внизу. Рассмотрим второй провод питающий тепловентилятор. Он синего цвета, и приходит в клеммный сжим (закрыт прозрачным полиэтиленовым колпачком для изоляции). Сюда же приходит второй провод чёрного цвета, от двигателя штатного вентилятора, и провод от светового индикатора. И наконец из этого сжима выходит провод синего цвета в левую сторону ближе к блоку со спиралями. Сейчас покажу куда он подсоединён.
